户外双隔间电信电源柜

家 产品 3. 网站解决方案

户外双隔间电信电源柜

户外双隔间电信电源柜

K&M户外一体化电源柜是一款高度集成的产品 IP55电信电源柜外壳专为高容量户外场所设计。该机柜采用坚固的户外防护结构,旨在为设备提供安全可控的运行环境。 15kW 24kW 基站电源系统.

Inquiry now

户外电源柜概述

K&M 一体式电源柜可提供空间,最多可容纳两个诺基亚 AirScale BBU 子机架 (6U)、用户设备 (6U/15kW、5U/24kW) 以及 VRLA 或锂离子电池 (16U)。

关键特征

  • ■ 单排上下分包柜,11U 用户空间。
  • ■ 在机柜内安装通信设备,在下层机柜内安装锂电池。
  • ■ 空调散热能力:500W 直流
  • ■ 模块化、灵活的一体化解决方案
  • ■ 不同的功率核心选项 - 24 / 15 千瓦
  • ■ 高效3千瓦整流器
  • ■ 不同的电池类型——锂离子电池/铅酸电池(VRLA)
  • ■ 不同的制冷方式——风扇+过滤器和直流空调——风扇+过滤器和风扇+过滤器
  • ■ 正面通道设计,实现最佳布局设计
  • ■ 设备和电池仓均达到 IP55 防护等级

应用

  • ■ 高容量户外场所
  • ■ 城市热点地区
  • ■ 体育场/大型活动场地

技术细节

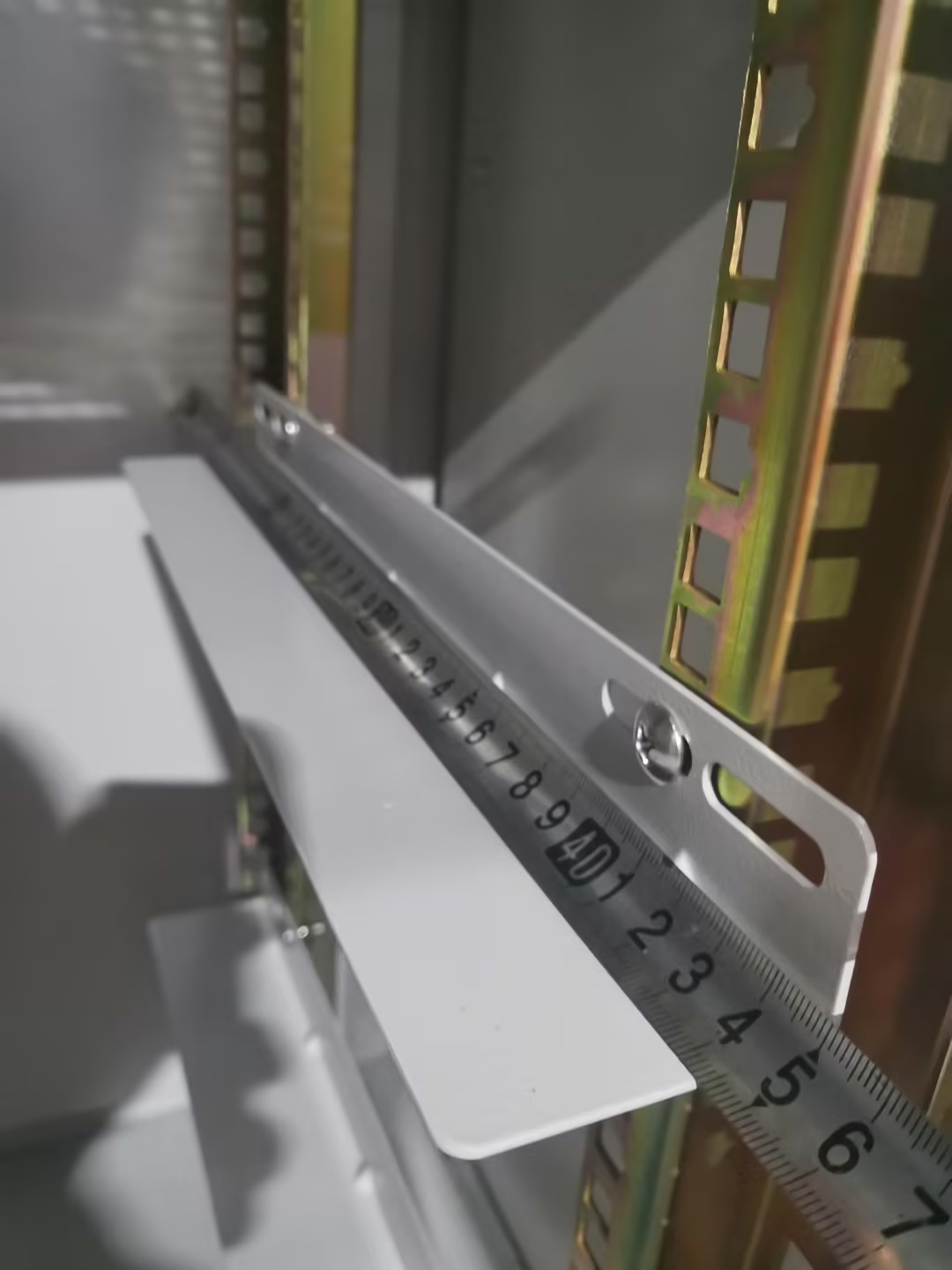

Cabinet Internal Detail 1
内部结构细节

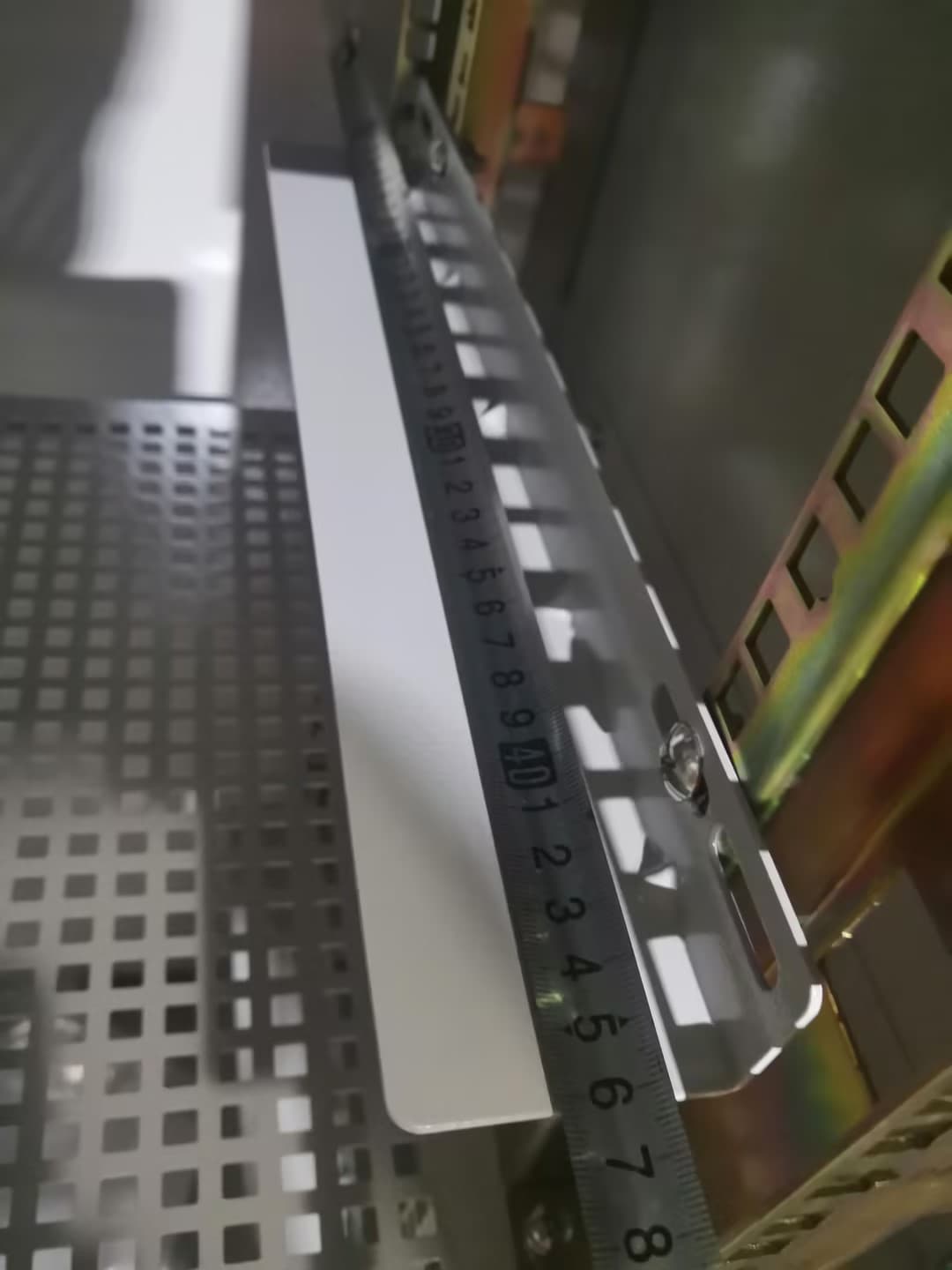

Cabinet Internal Detail 2
安装导轨测量

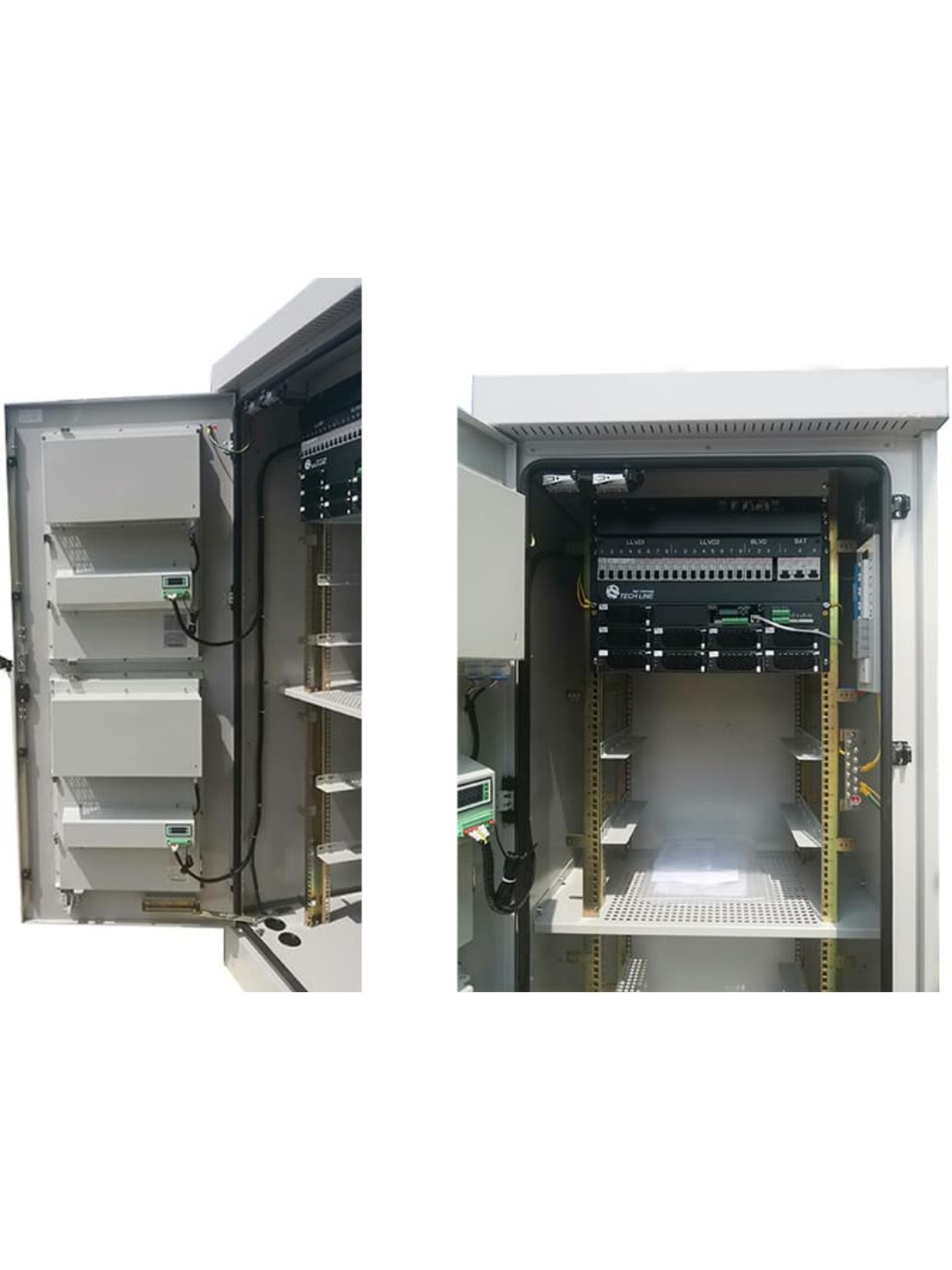

Cabinet Internal Detail 3
机架安装视图

电源柜最终设计

方案一:风扇+过滤器和直流空调

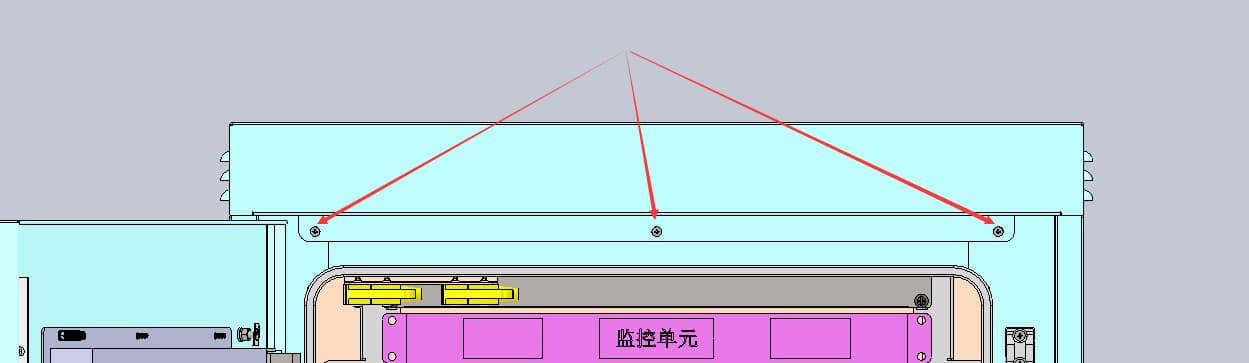

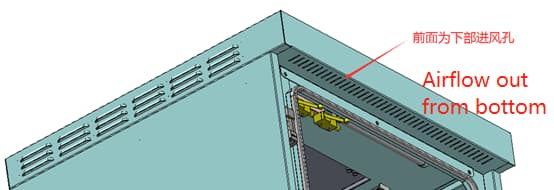

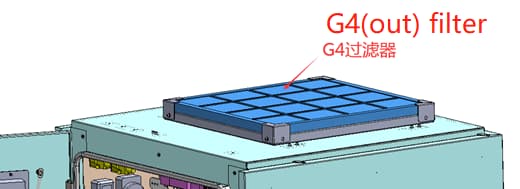

1. 顶盖结构易于拆卸,下方前部、两侧和后部为百叶窗式排气口,打开门,取出顶盖前方的螺丝即可拆下顶盖。

Top Cover Disassemble 1

Top Cover Disassemble 2

Top Cover Disassemble 3

Top Cover Disassemble 4

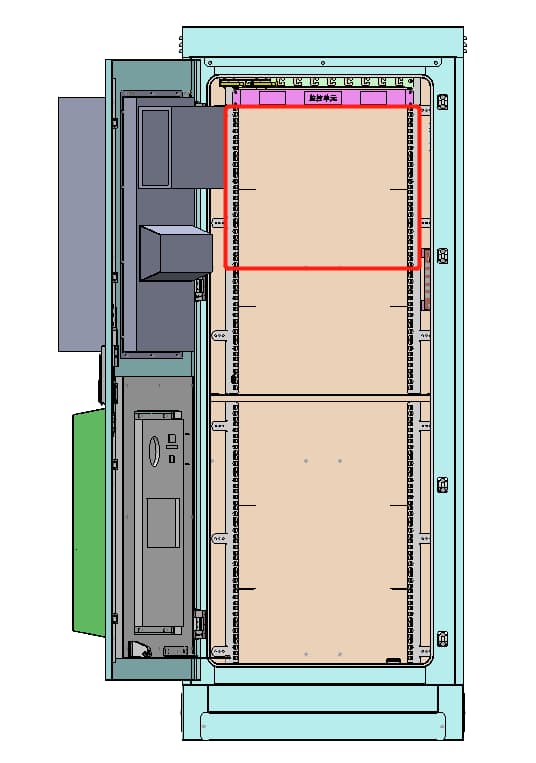

2. 风扇过滤系统打开门,不影响设备的正常插拔。

Fan Filter System Door

3. 柜体内部空间如下:

Cabinet Internal Space

4. 交流输入电源分配位于机柜上部的右侧。

Cabinet right-side power distribution input:  100A/4P x 1 pc, surge protection  80KA 3+1FM, 1 pc  13A UK maintenance socket;

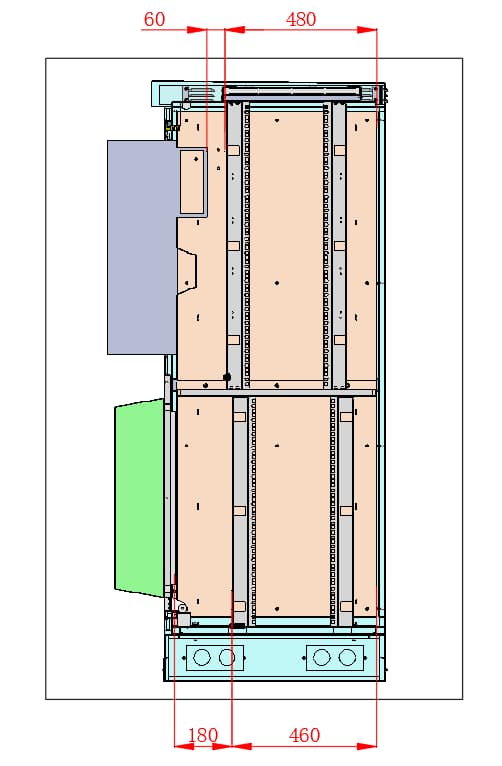

5. 该柱的内部尺寸如下:

Column Dimensions

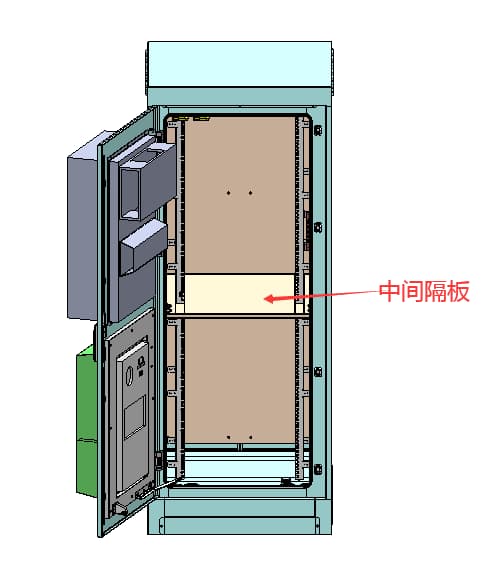

6. 中间的板如下:

Middle partition

7. 机柜底部电缆入口孔 4*¢60。

Cable Entry Holes

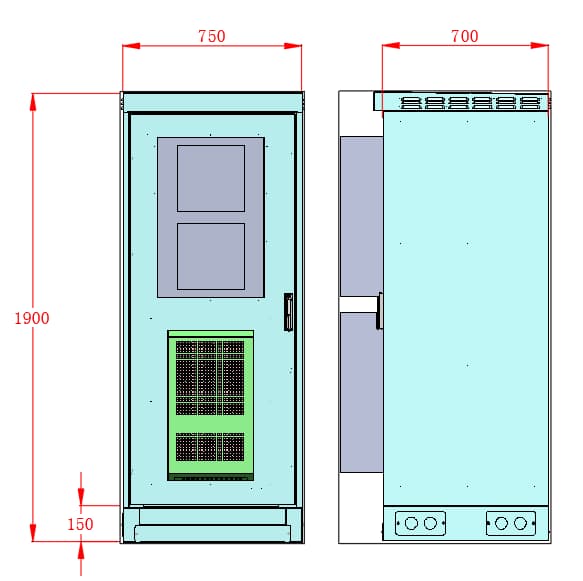

8. 柜体尺寸。

Cabinet Overall Dimensions

方案二:风扇+过滤器和风扇+过滤器

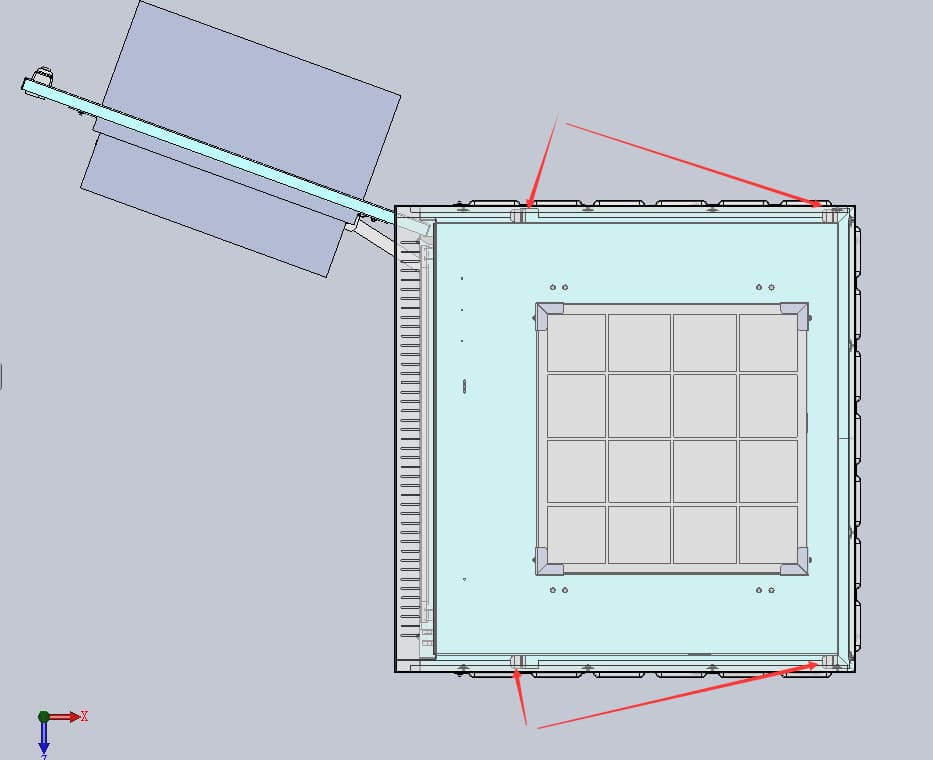

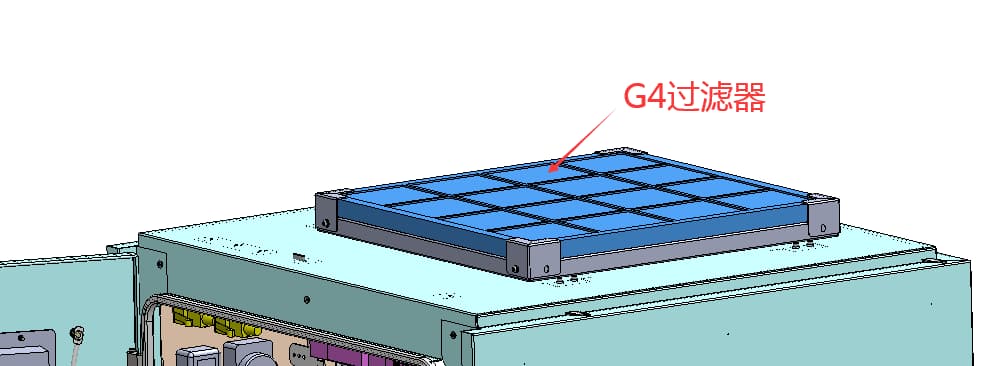

1. 顶盖结构易于拆卸,下方前部、两侧和后部为百叶窗式排气口,打开门,取出顶盖前方的螺丝即可拆下顶盖。


Top Cover Alternative 1


Top Cover Alternative 2

Top Cover Alternative 3

2. 风扇过滤系统打开门,不影响设备的正常插拔。

Fan Filter Alternative

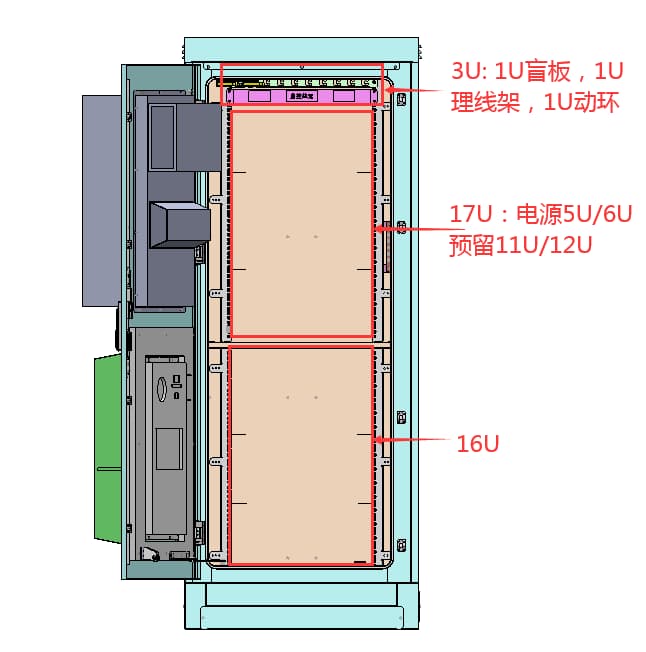

3. 内部空间如下:

Technical diagram text for server rack layout specifying 3U (1U blank panel, 1U cable manager, 1U monitoring unit), 17U (5U/6U power supply, 11U/12U reserved), and 16U sections.

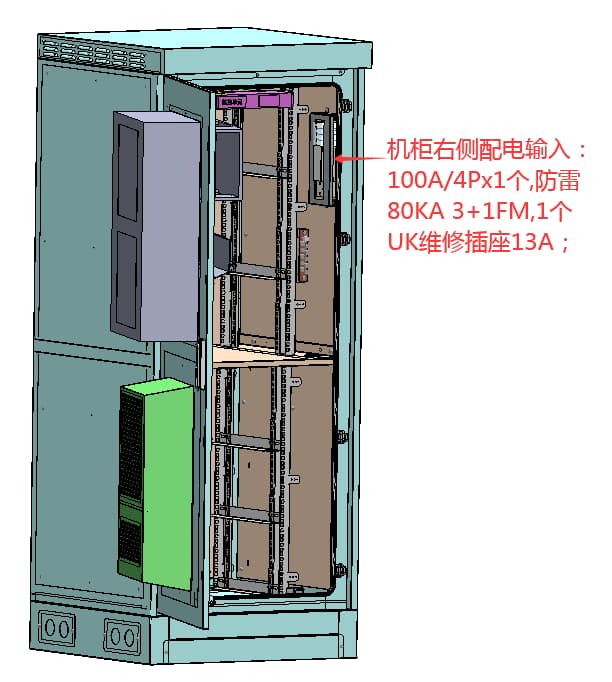

4. 交流输入电源分配位于机柜上部的右侧。

Technical specifications for cabinet right-side power distribution input, including a 100A/4P breaker, an 80KA 3+1FM surge protective device, and a 13A UK maintenance socket.

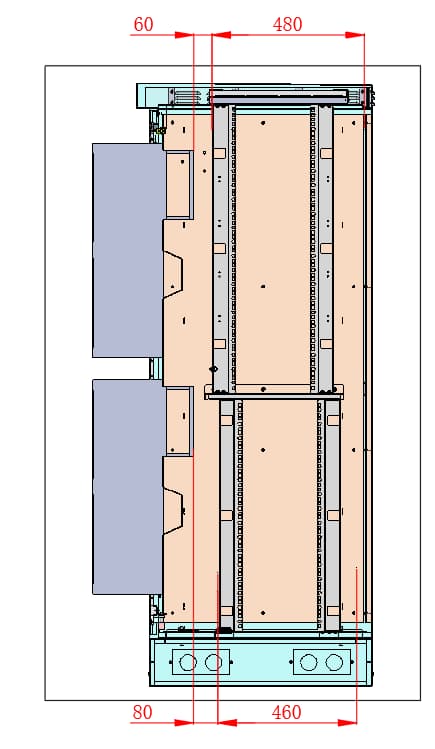

5. 该柱的内部尺寸如下:

Column Dimensions Alternative

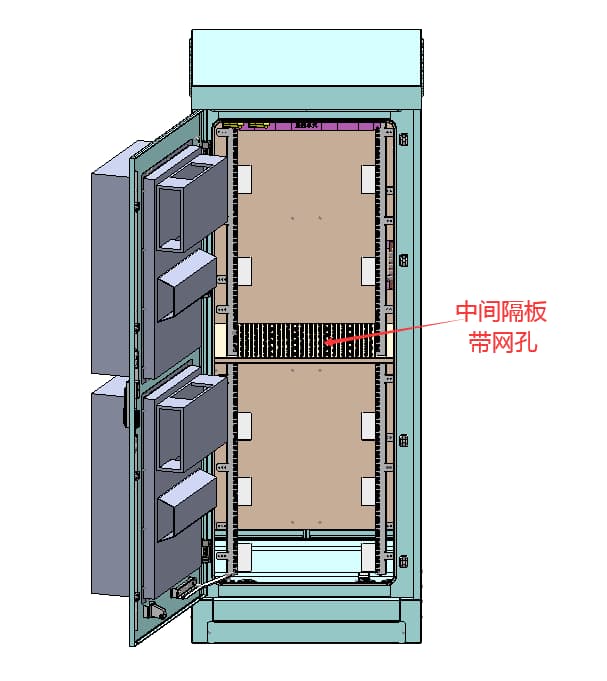

6. 中间的板如下:

 Technical diagram text indicating a middle partition with mesh holes (perforated middle shelf) for a cabinet.

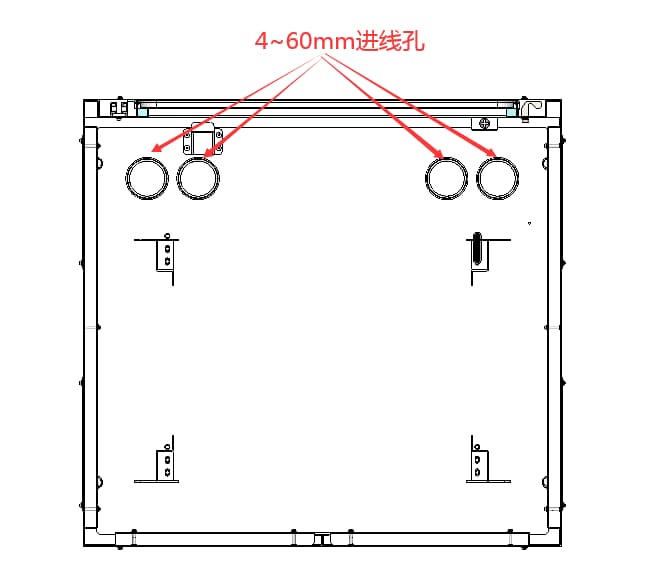

7. 机柜底部电缆入口孔 4*¢60。

Cable Entry Alternative

8. 柜体尺寸。

Cabinet Dimensions Alternative


结构尺寸

方面柜体尺寸:高2100*深800*宽750毫米(含底座)
重量<250公斤
冷却模式设备舱:风扇:2 x 175x69mm;过滤器:F7(进)+ G4(出)或 H12(进)+ G4(出)
电池差速器舱:空调,500W直流散热能力

工厂及生产概览

Factory and Production View
工厂及生产现场

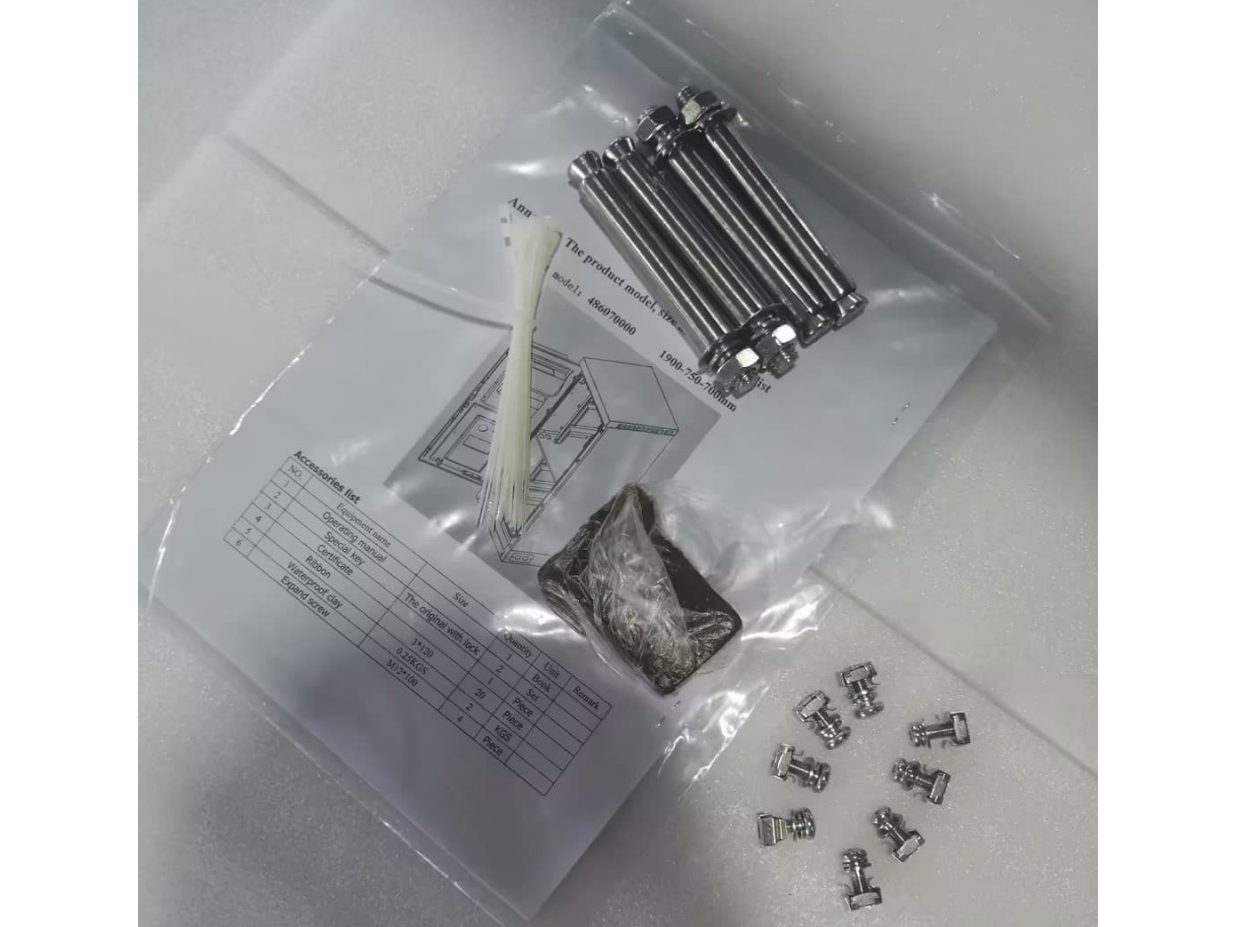

随附配件

Included Accessories
包含的配件

Application Scenarios

DC System Cabinet Site Application



Real-world deployment view of the DC Power Cabinet system configuration.

DC System Cabinet Application (1)



Showcase of the 13U hybrid power system configuration, providing ample space for equipment and battery integration.

42U DC Power System Cabinet Application (2)



Detailed view of the 42U deployment layout, highlighting the modular internal structure and organized space management.

常见问题解答


Q 这个空柜体的整体尺寸和重量是多少?
A: 橱柜的尺寸是 高2100*深800*宽750毫米其中包括底座[引用:263]。空箱体的总重量为 小于250公斤使其成为户外部署的稳健而易于管理的结构[引用:263]。
Q 机柜外壳内部提供了多少安装空间?
A: 它采用单排设计,带有上下两个收缩隔间[引用:265]。上隔间提供 11U 用户空间 用于通信设备,而下部隔间设计用于容纳锂电池或VRLA电池。 16U 的空间[引用:261、265、266]。
Q 外壳采用了哪些冷却方式和防护等级?
A: 外壳确保了 IP55防护等级 设备舱和电池舱均采用散热设计[引用:274]。散热方面,设备舱使用风扇(2 x 175x69mm)和过滤器(F7/H12 IN + G4 OUT)[引用:263]。电池舱可通过以下方式散热: 500瓦直流空调 或者加装风扇和过滤系统[引用:263,272]。
