独立 嵌入式直流电源系统 48VDC 200A-400A 可灵活地提供给任何室内场所或 室外电信电源柜 如有需要。担任可靠的 基站电源系统其最大容量范围为 18kW (200A) 至 27kW (400A)基于新一代 整流电源 该模块具有极高的效率和功率密度，可为客户节省电力和空间。

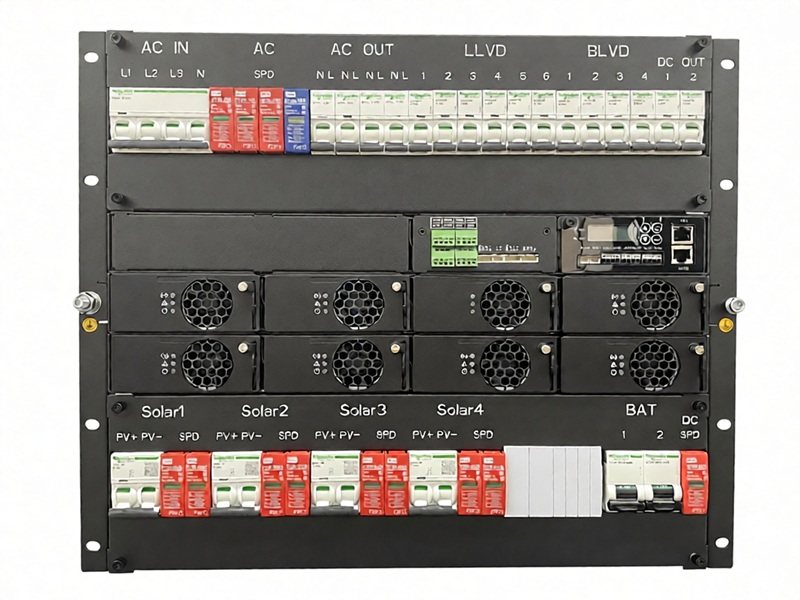

由于其标准 19英寸嵌入式电源结构该系统可无缝集成到各种配置中。子机架的基本组件包括一个多功能配电单元、一个智能控制单元 (SMU) 以及可热插拔的 6 个 (200A) 至 9 个 (400A) 整流器插槽。低压断路器 (LVD) 的加入有助于缩短放电时间并优化电池健康状况。此外，该装置的配电部分被巧妙地分为两个断路器位置的分支，每个分支的电流均由控制器精确监控。

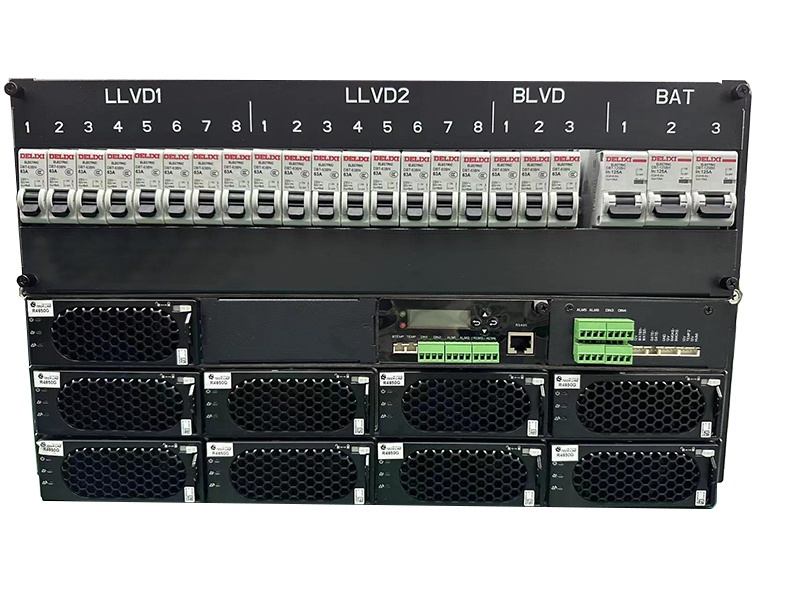

这款独立的 48VDC（200A/400A）嵌入式直流电源系统是一款高效、高功率密度的数字电源解决方案，专为标准 19 英寸机架设计。它提供 5U（最高 18kW）和 6U（最高 27kW）两种配置，无缝集成了 R4850G2 整流模块、先进的配电系统和 SMU48B 智能监控单元，确保电信站点可靠、持续运行。

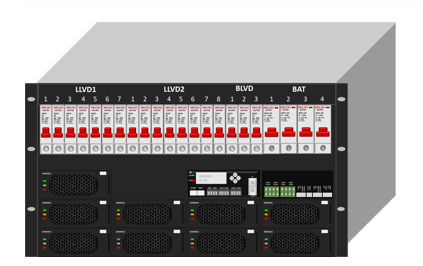

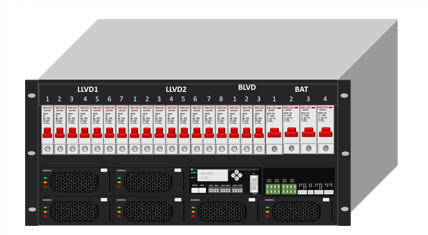

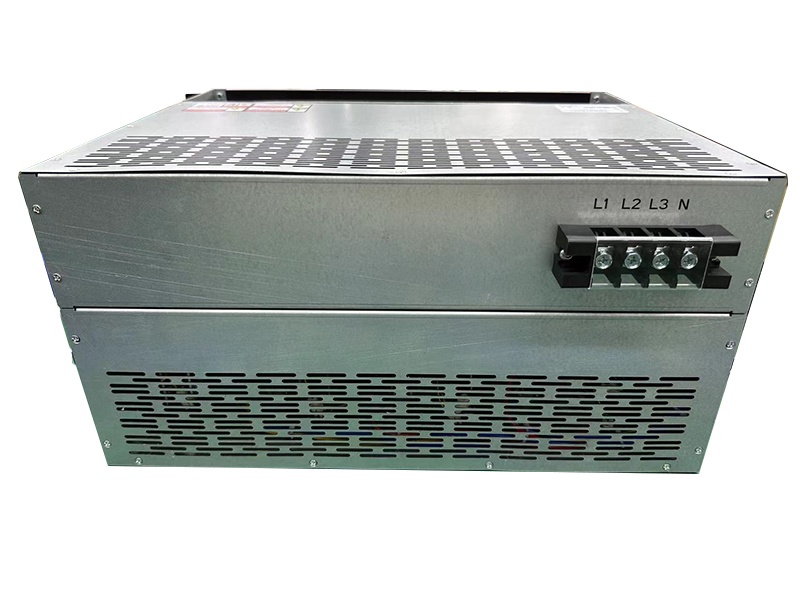

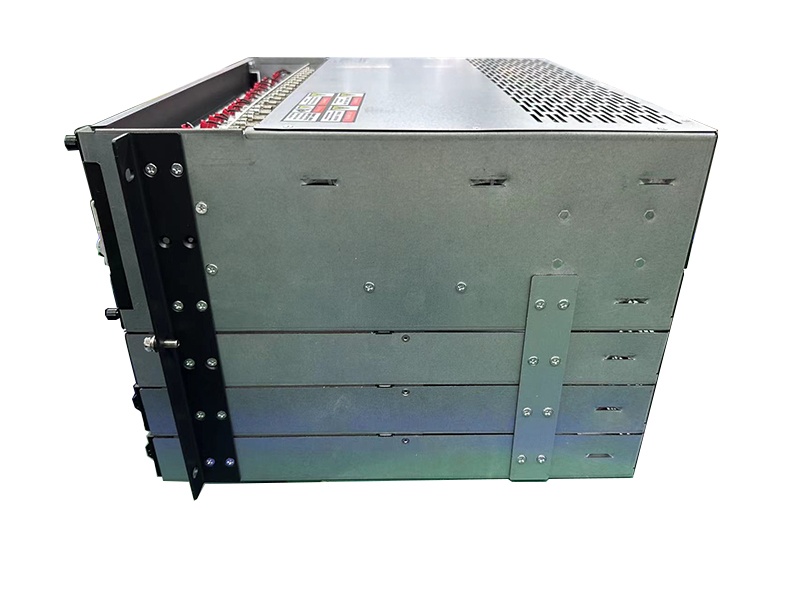

300A 电源框架视图

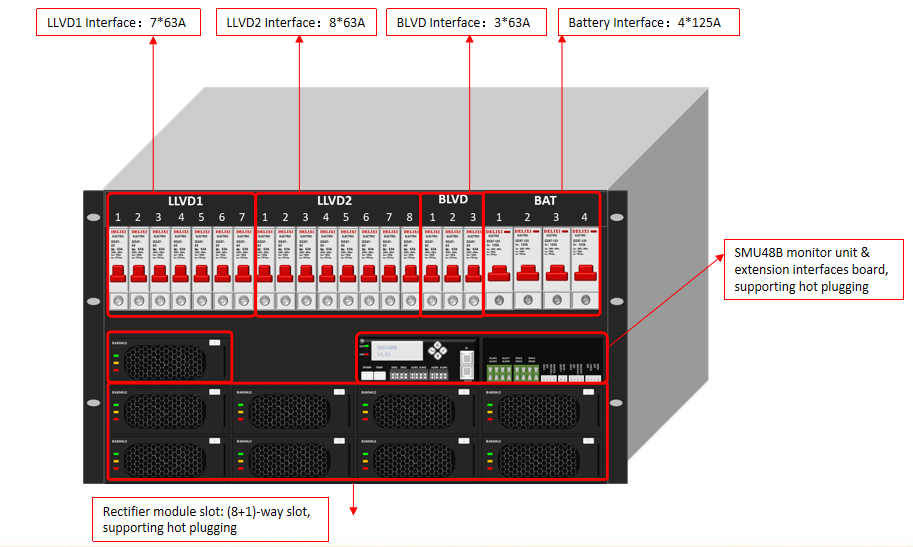

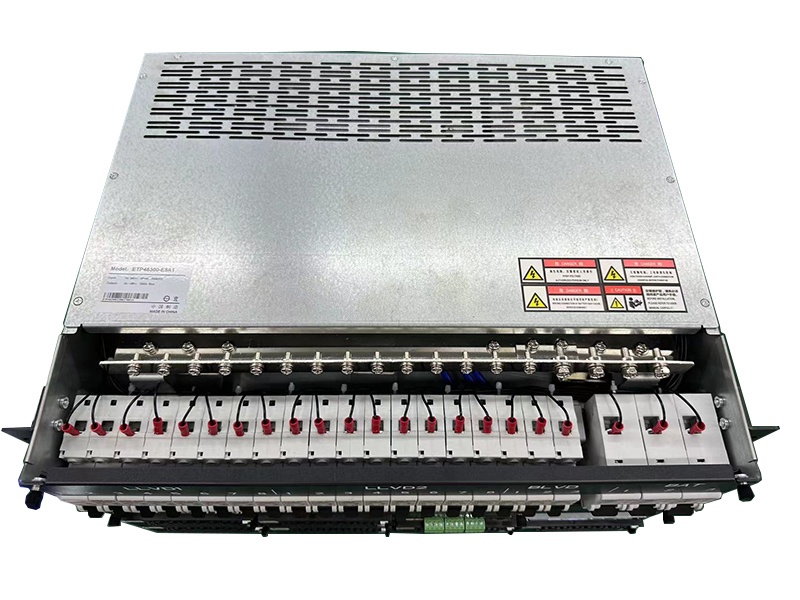

400A 电源框架视图
| 产品类型 | 5U系统  | 6U系统  | |
|---|---|---|---|
| 系统 | 尺寸（宽、深、高） | 533毫米（宽）× 426毫米（深）× 220毫米（5U，高） | 533毫米（宽）× 426毫米（深）× 268毫米（6英寸高） |
| 安装模式 | 安装在 19 英寸机架或机柜上 | 安装在 19 英寸机架或机柜上 | |
| 维护模式 | 正面 | 正面 | |
| 重量 | ≤20kg（不含整流器） | ≤22kg（不含整流器） | |
| 输入 | 输入模式 | 三相四线制 380V（兼容 220V 单相交流电） | 三相四线制 380V（兼容 220V 单相交流电） |
| 输入频率 | 45-66 Hz，额定值：50/60Hz | 45-66 Hz，额定值：50/60Hz | |
| 输入容量 | 3W+N+P | 3W+N+P | |
| 输出 | 输出电压 | 43.2-58 VDC，额定值：53.5 VDC | 43.2-58 VDC，额定值：53.5 VDC |
| 最大容量 | 15-18千瓦（176伏交流电~300伏交流电） 9千瓦~18千瓦（85伏交流电~175伏交流电，线性降额） | 24-27千瓦（176伏交流电~300伏交流电） 12千瓦~27千瓦（85伏交流电~175伏交流电，线性降额） | |
| 峰值效率 | 96.2% | 96.2% | |
| 电压稳定精度 | ≤±0.6% | ≤±0.6% | |
| 输出额定电流 | 250A（兼容300A） | 400A（兼容450A） | |
| 输出接口 | 电池断路器：4 * 125A LLVD1接口：7*63A； LLVD2接口：8*63A； BLVD接口：3*63A； | 电池断路器：4 * 125A LLVD1接口：7*63A； LLVD2接口：8*63A； BLVD接口：3*63A； | |
SMU48B监控模块是一款小型监控单元，主要用于监测电力系统的运行状态并控制其运行。它提供丰富的接口，例如传感器接口、CAN连接端口、RS485接口、输入/输出干接点接口等，可用于现场环境管理和报警上报。同时，它还支持与第三方网络管理系统进行远程通信，支持通用协议，从而实现对电力系统的远程管理。
监控模块（SMU48B）
| 信号输入 | 双向模拟量输入（电池和环境温度） 传感器接口： 温湿度接口*1 烟雾接口*1 水界面 * 1 门接口*1 6号干接点输入 |
| 报警输出 | 8路干接点 | |
| 通信端口 | RS485/FE | |
| 日志存储 | 多达 1000 条历史警报记录 | |
| 显示模式 | LCD 128*48 | |
| 环境 | 工作温度 | -25℃ 至 +75℃（-40℃ 可启动） |
| 储存温度 | -40℃至+70℃ | |
| 工作湿度 | 5% - 95%（非冷凝） | |
| 高度 | ≤ 3000 米（当海拔高度在 3000 米至 5000 米之间时，每增加 200 米，工作温度下降 1°C。） |
| 物品 | 规格 |
|---|---|
| 检测特征 | 交流和直流信息检测 |
| 整流器模块和太阳能模块信息检测 | |
| 电池信息检测 | |
| 电池高低温报警 | |
| 环境温湿度、电池温度、门磁、烟雾、水淹等环境信息检测 | |
| 6路干接点输入信号检测/电池、负载保险丝检测 | |
| 管理功能 | 电池充电和浮充管理/电池温度补偿 |
| 电池充电和限流管理 | |
| 电池低电压欠功率保护 | |
| 电池测试管理/电池剩余容量检测 | |
| 5级是独立的断电管理/两种用户断电模式（时间/电压） | |
| 4. 用户用电量计量（充电用电量计量）/ 定期保存用户用电量信息 | |
| 预警管理 | 报警功能可与输出干接点关联，支持8个输出干接点，可设置为常开。 |
| 可设置报警级别（紧急/关闭）/通过指示灯、报警声音提醒用户（可选启用/禁用） | |
| 1000 条历史警报记录 | |
| 智能界面 | 1 北 FE 接口，总协议 1 个朝南的 RS485 接口，用于管理连接的设备 |
R4850G是一款高效率、高功率密度的数字整流模块，具有宽电压输入范围，默认输出电压为53.5V直流。它具有软启动、完善的保护功能、低噪声和并联应用等优点。通过电源监控，可实现对整流模块状态以及负载和输出电压调节功能的实时监控。
物品  | 规格 | 物品 | 规格 |
|---|---|---|---|
| 生产力 | ＞95%（230V 交流电，30%~80%负载） | 工作电压 | 85V 交流电~300V 交流电 |
| 方面 | 40.8毫米×105毫米×269毫米 | 频率 | 频率范围：45Hz~66Hz，额定值：50Hz/60Hz |
| 重量 | ＜2公斤 | 额定输入电流 | ≤17A |
| 冷却模式 | 强制风冷 | 功率因数 | ≥0.99（100%负载） |
| 输入过压保护 | ＞300V AC，恢复范围：290V AC~300V AC | 总谐波失真 | ≤5%（50%~100%负载） |
| 输入欠压保护 | ＜80V AC，恢复范围：80V AC~90V AC | 输出电压 | 42V DC~58V DC，额定值：53.5VDC |
| 提供短路保护输出 | 长期短路，短路消失后可以恢复 | 压力精度稳定 | ≤±0.2%Vo |
| 输出过压保护 | 范围：56V DC~60V DC | 输出功率 | 3000W（176AC~300VAC） 1250W~3000W（85~175VAC 线性递减） |
| 开始时间 | 3秒~10秒 | 输出结果包含时间信息。 | ＞10毫秒 |
| 待机功耗 | ≤5W | 平均故障间隔时间 | ＞500,000 小时（25℃） |

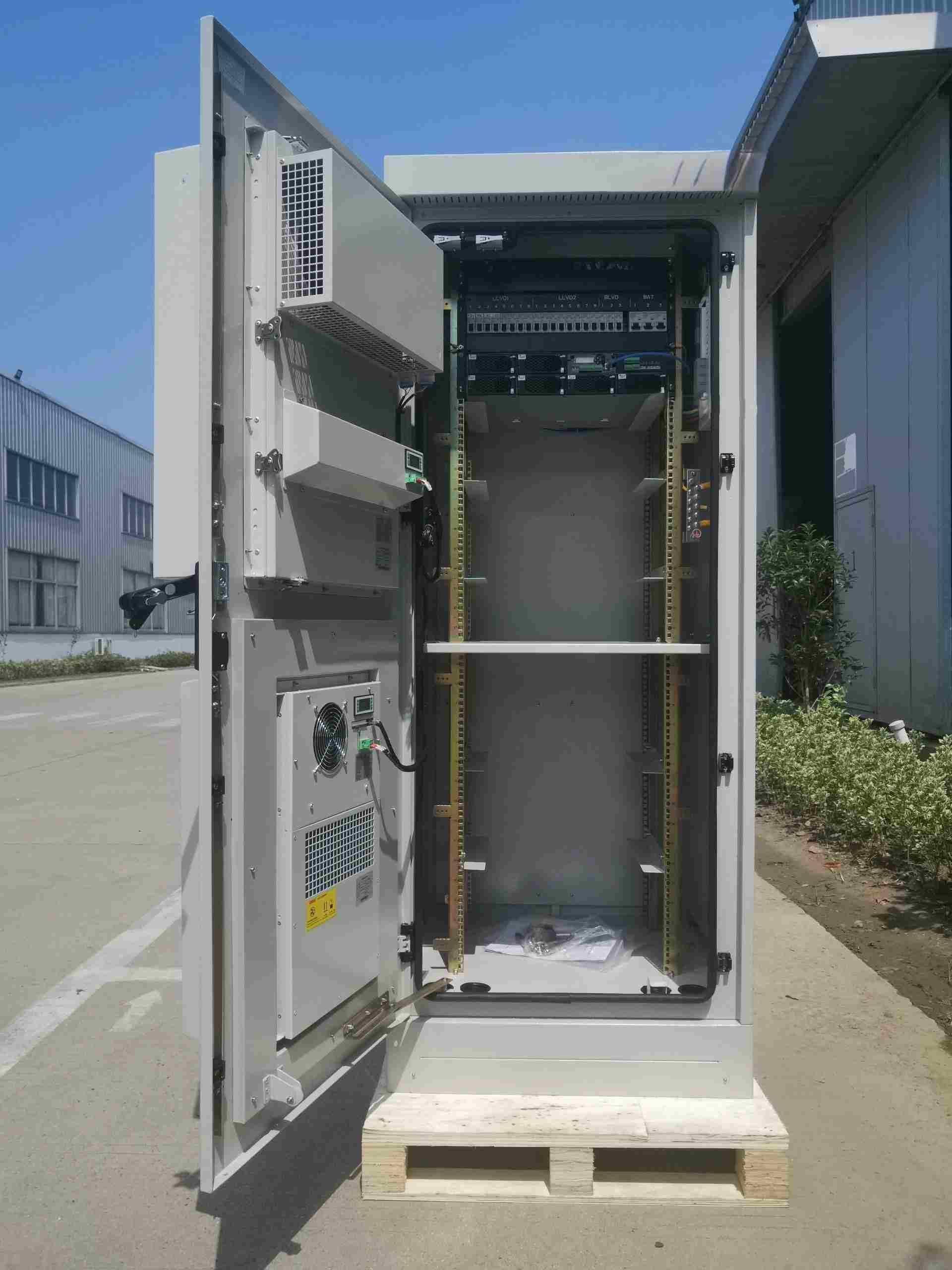

5U电源系统在集成式户外机柜中的实际部署视图。

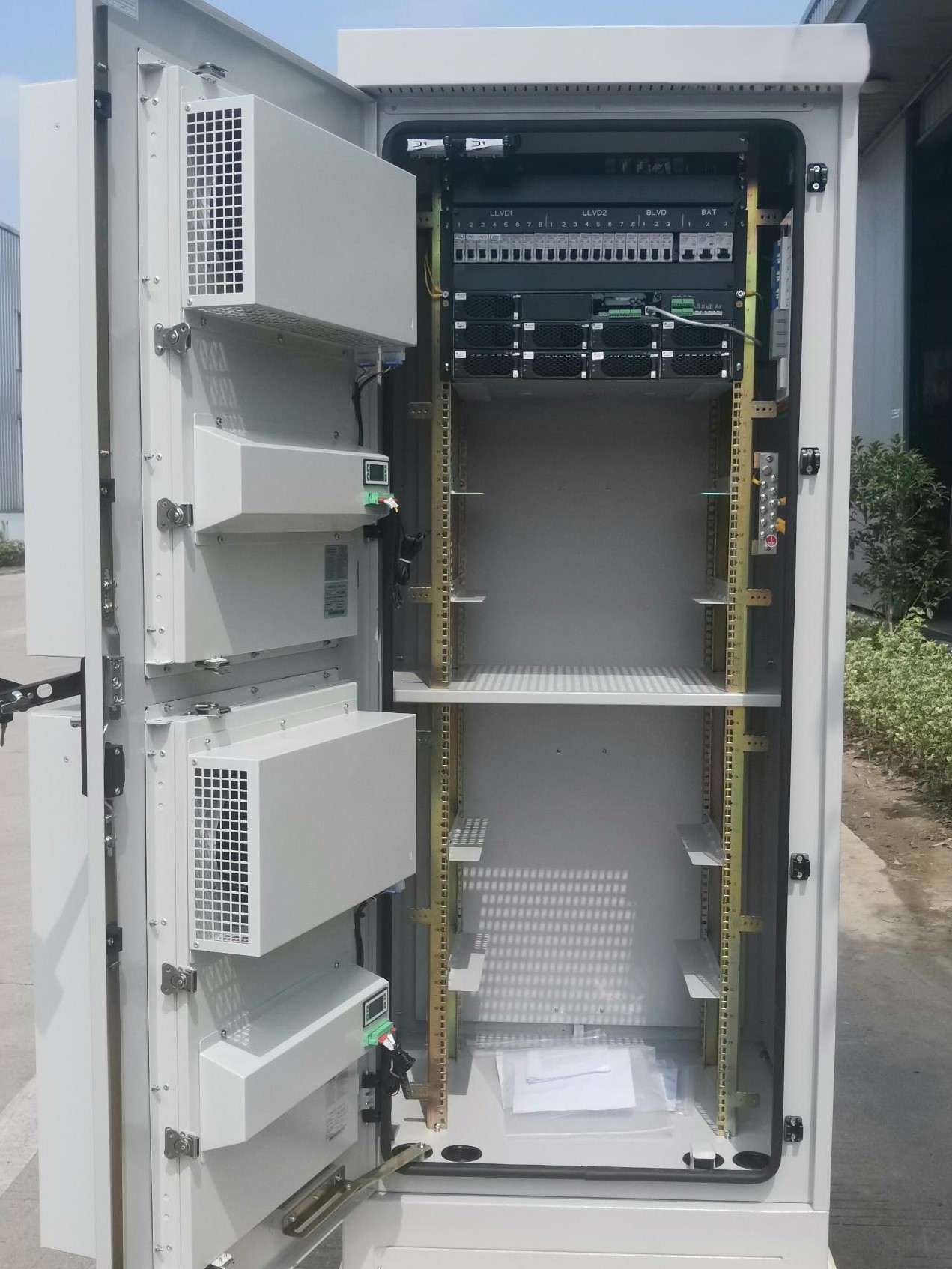

展示了 6U 电源系统配置，为设备和电池集成提供了充足的空间。

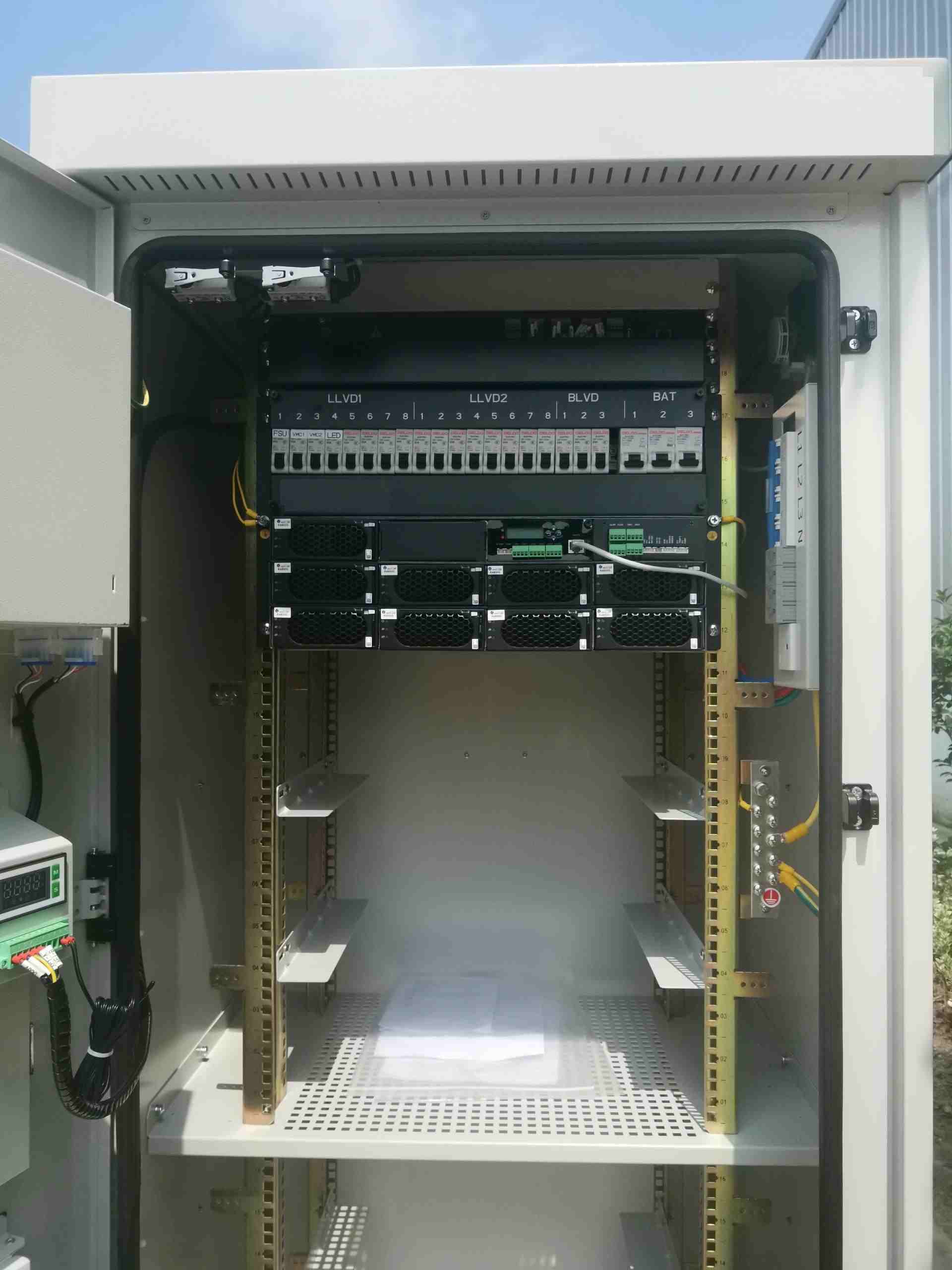

6U部署布局的详细视图，突出了模块化的内部结构和有序的空间管理。
