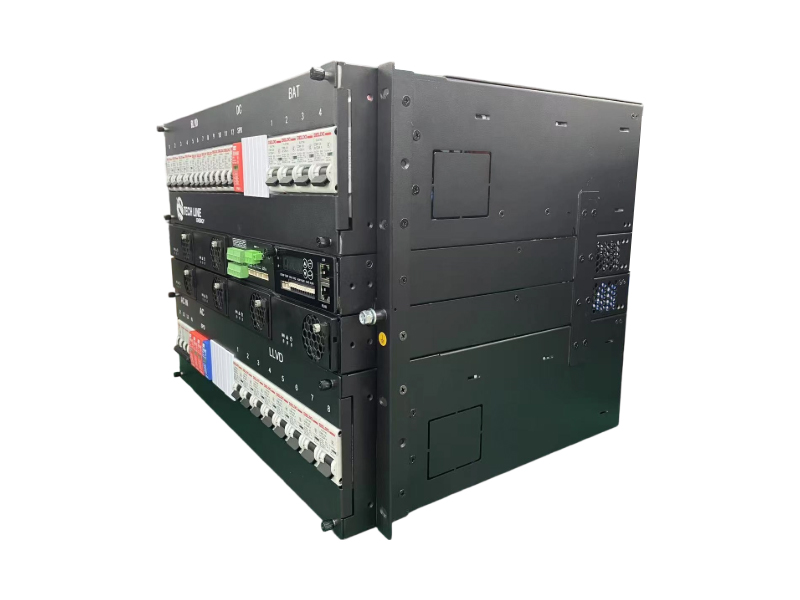

这 HHY48400-H8A5KM 是最先进的， 19英寸机架式嵌入式直流电源系统 专为现代电信和基站应用而设计。它提供高达 24kW 的最大功率和 450A 的额定输出电流，确保在各种电网条件下为关键网络基础设施提供高度稳定的 53.5VDC 电源。
这款模块化子机架最多可容纳六台 HHY4875G1 4000W 热插拔整流器，峰值效率高达 96.2%，可显著降低运行能耗成本。它采用高度可靠的配电架构，包括双路交流输入（兼容 380V 三相和 220V 单相）、独立的低电压放电 (LLVD) 和低电压放电 (BLVD) 负载管理，以及交流和直流线路上集成的 C 级浪涌保护装置 (SPD)，从而为设备提供极致安全保障。
HHY48400-H8A5KM 是一款高度集成的 19 英寸机架式嵌入式电源解决方案，专为高密度电信网络而设计。该系统最大输出功率为 24kW (450A)，可确保关键基础设施获得不间断的 48VDC 电源，并支持电网和发电机输入，同时具备先进的浪涌保护功能。

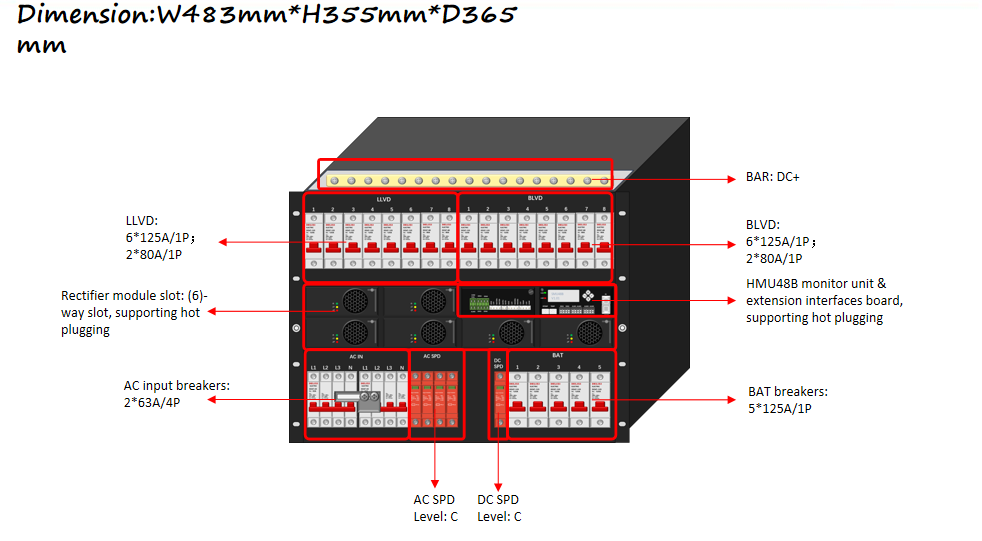

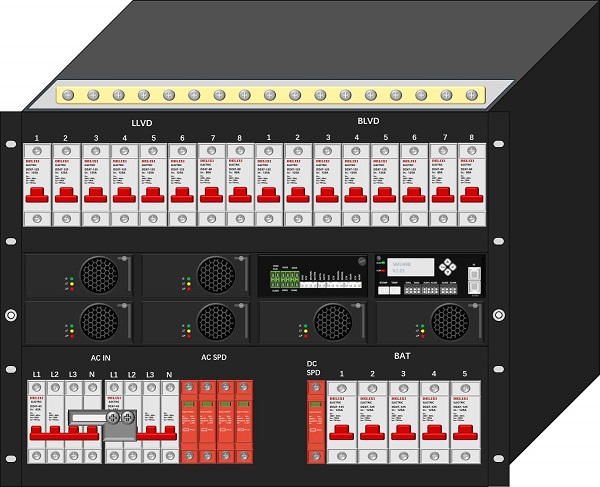

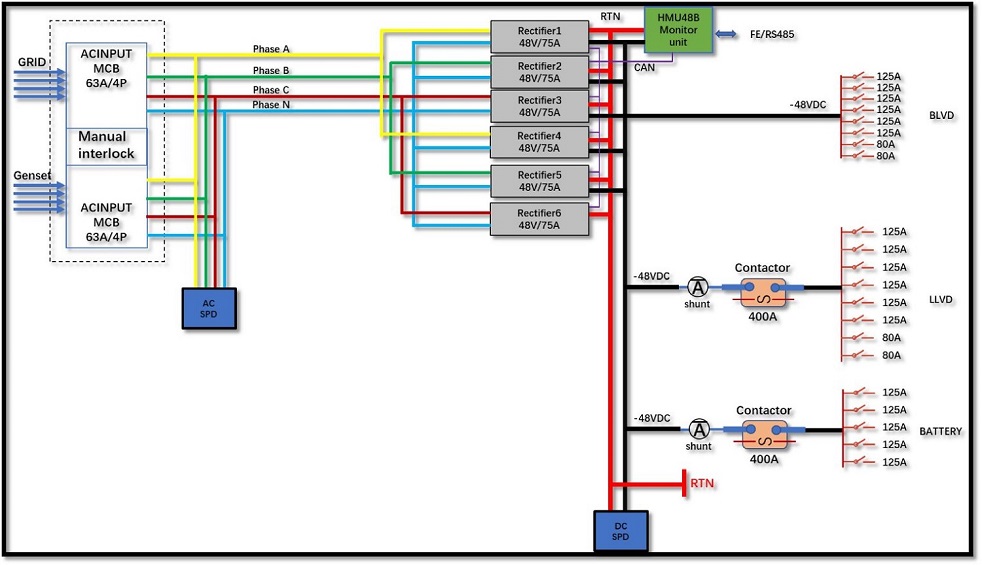

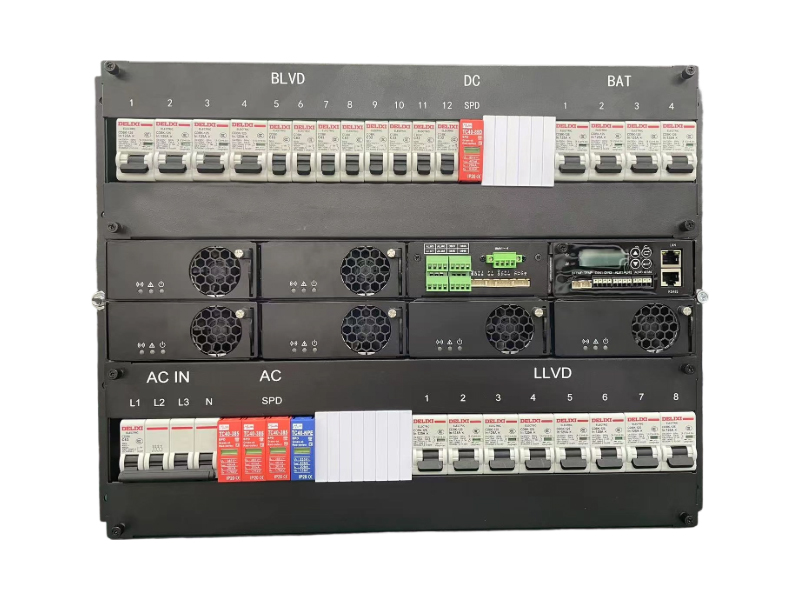

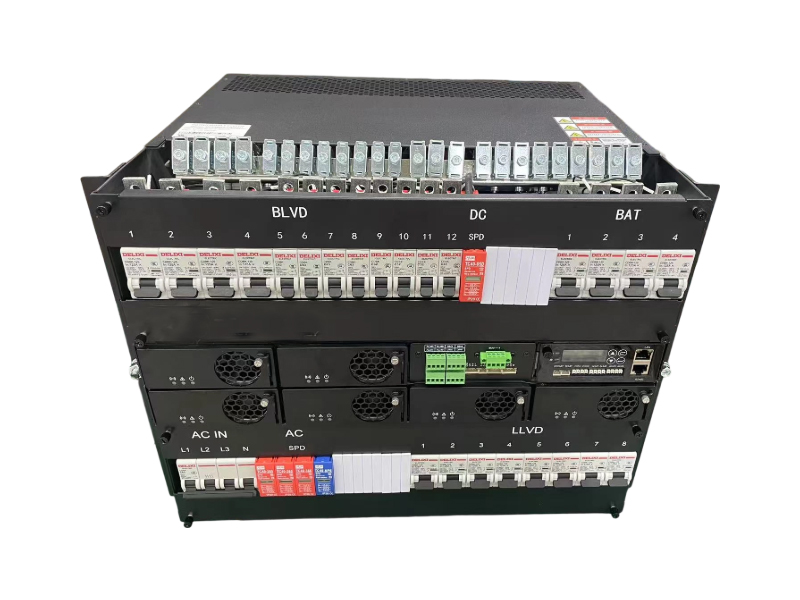

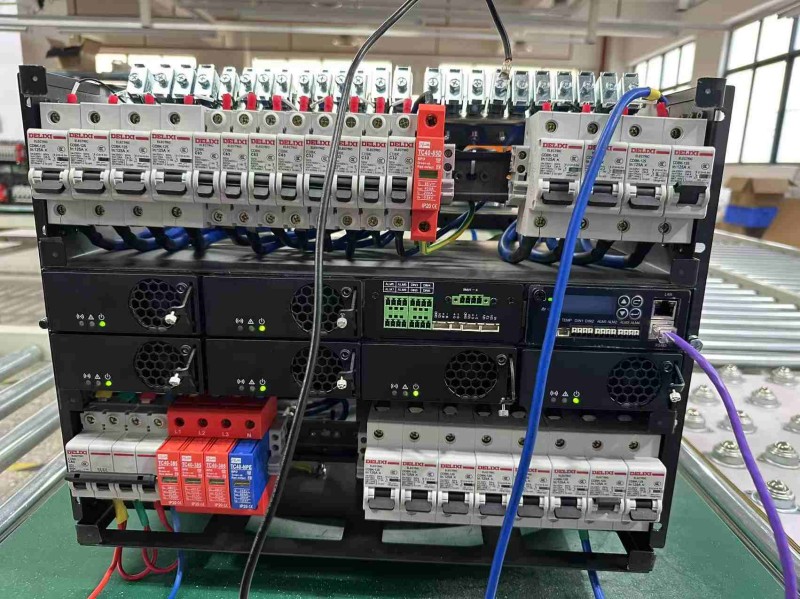

子机架经过智能划分，分别用于分离交流输入、直流配电、整流器插槽和智能监控核心。该系统包含一份电气原理图，展示了从电网/发电机组到整流器，再到多级负载断路器（LLVD/BLVD）的故障安全配电过程。

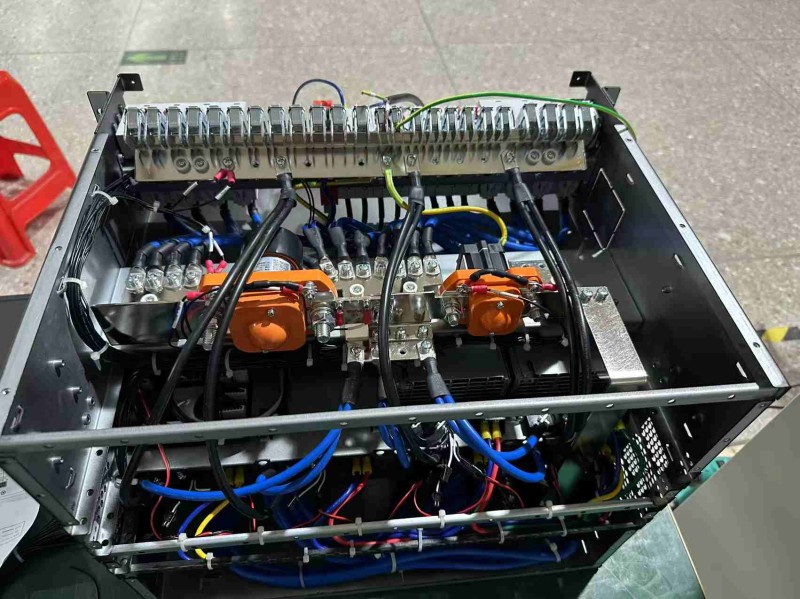

内部电气原理图及布线| 产品类型 | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | 系统 | 尺寸（宽、深、高） | 483毫米（宽）× 365毫米（深）× 355毫米（高） |
| 安装模式 | 安装在 19 英寸机架或机柜上 | ||
| 维护模式 | 正面 | ||
| 重量 | 35公斤（不含整流模块） | ||
| 输入 | 输入模式 | 三相四线制系统 380V（兼容220V单相交流电） | |
| 输入频率 | 45-66 Hz，额定值：50/60Hz | ||
| 输入容量 | 2*63A/4P（MCB） | ||
| 速度控制 | C级 | ||
| 整流模块的最大输入电流 | 单个模块最大电流为 23A | ||
| 输出 | 输出电压 | 43.2-58 VDC，额定值：53.5 VDC | |
| 最大容量 | 24千瓦（176伏交流电~300伏交流电） 12~24千瓦（85伏交流电~175伏交流电，线性降额） | ||
| 峰值效率 | 96.2% | ||
| 电压稳定精度 | ≤±0.6% | ||
| 输出额定电流 | 450A（最大值） | ||
| 输出接口 | 电池断路器：5 * 125A LLVD：6*125A/1P；2*80A/1P； 大道：6*125A/1P；2*80A/1P | ||
| 直流浪涌保护器 | C级 |

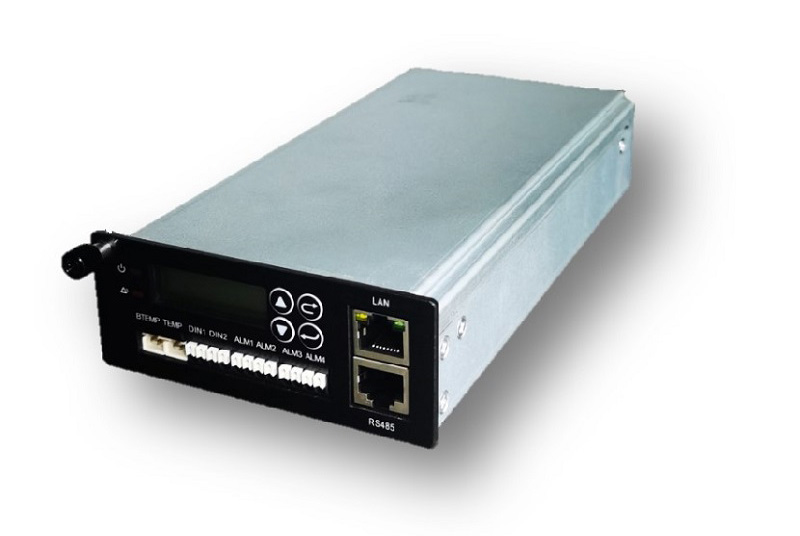

HMU48B 监控模块（以下简称“HMU48B”）是一种小型监控单元，主要用于检查不同类型的电力系统的运行状态并控制电力系统的运行。
提供丰富的接口，例如传感器接口、CAN 连接端口、RS 485 接口、输入/输出干接点接口等，可用于现场环境管理和报警上报。同时，支持与第三方网络管理系统进行远程通信，支持通用协议，可远程管理电力系统。
| 物品 | 规格 | 物品 | 规格 |
|---|---|---|---|
| 检测特征 | 交流和直流信息检测 | 管理功能 | 电池充电和浮充电管理 |
| 整流器模块和太阳能模块信息检测 | 电池温度补偿 | ||
| 电池信息检测 | 电池高低温报警 | ||
| 环境温湿度、电池温度、门磁、烟雾、水淹等环境信息检测 | 电池充电和限流管理 | ||
| 6路干接点输入信号检测 | 电池低电压欠功率保护 | ||
| 电池、负载保险丝检测 | 电池测试管理 | ||
| 预警管理 | 报警功能可与输出干接点关联，支持8个输出干接点，可设置为常开。 | 电池剩余容量检测 | |
| 可以设置报警级别（紧急/关闭） | 5级是独立的断电管理 | ||
| 通过指示灯、警报声提醒用户（可选启用/禁用） | 两种用户降压模式（时间/电压） | ||
| 1000 条历史警报记录 | 4. 用户功率计量（充电功率计量） | ||
| 智能界面 | 1 北 FE 接口，总协议 | 定期保存用户的电源信息 | |
| 1 个朝南的 RS485 接口，用于管理连接的设备 | |||

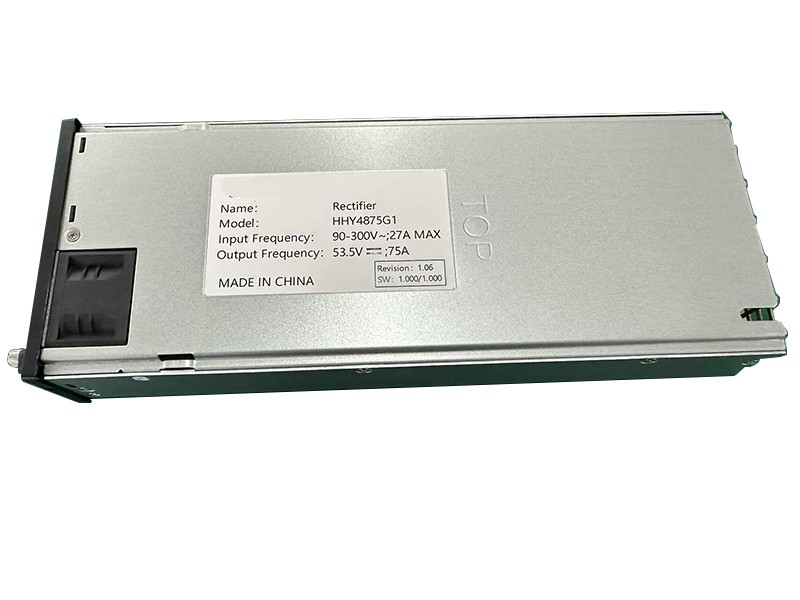

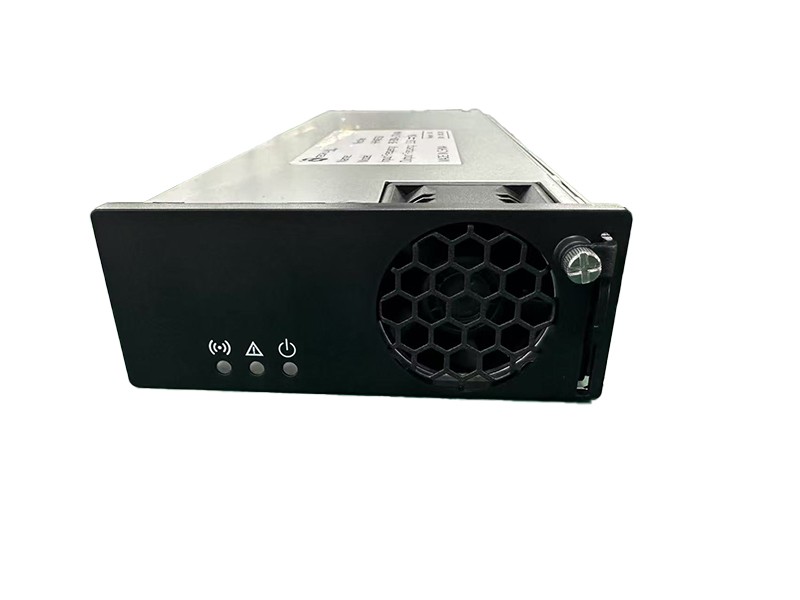

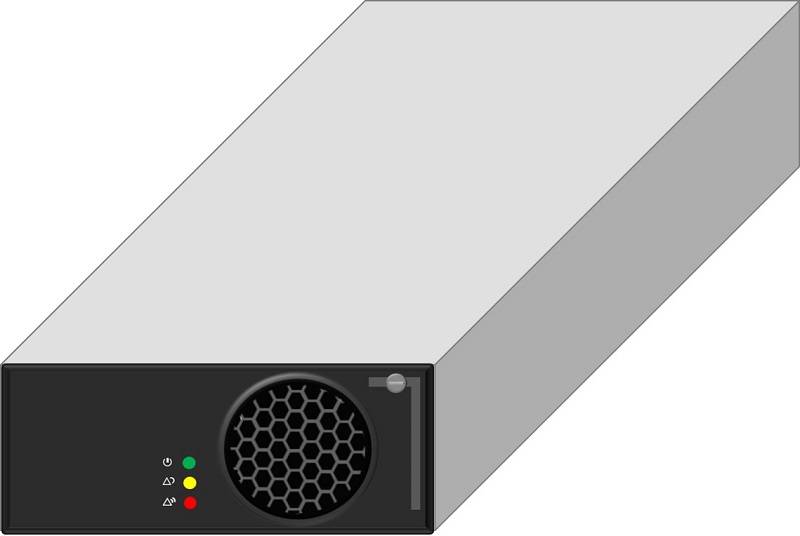

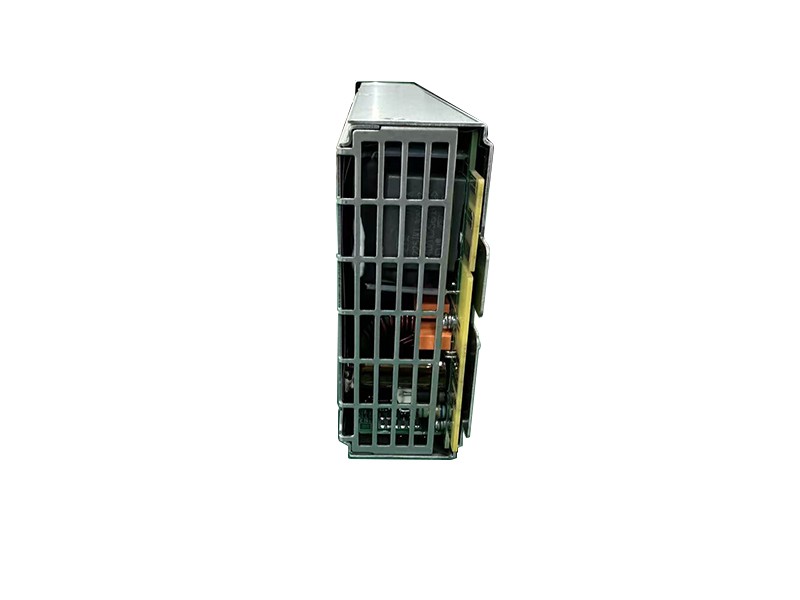

HHY4875G1 是一款高效率、高功率密度的数字整流模块，可实现宽范围的电压输入，默认输出为 53.5V 直流电。
它具有软启动、完善的保护功能、低噪音和并联使用等优点。直通电源监控功能可实现整流模块状态、负载和输出电压调节功能的实时监控。
| 物品 | 规格 | 物品 | 规格 |
|---|---|---|---|
| 生产力 | > 96%（230V 交流电，50% 负载） | 工作电压 | 90V 交流电~300V 交流电 |
| 方面 | 40.5毫米×105毫米×281毫米 | 频率 | 45Hz~65Hz，额定值：50Hz/60Hz |
| 重量 | < 2公斤 | 额定输入电流 | ≤23A |
| 冷却模式 | 强制风冷 | 功率因数 | ≥0.99（100%负载） ≥0.98（50%负载） ≥0.97（30%负荷） |
| 输入过压保护 | > 300V 交流电，恢复范围：290V 交流电~300V 交流电 | 总谐波失真 | ≤5%（100%负载） ≤8%（50%负载） ≤12%（30%负载） |
| 输入欠压保护 | < 80V 交流电，恢复范围：80V 交流电~90V 交流电 | 输出电压 | 42V 直流~58V 直流，额定值：53.5VDC |
| 提供短路保护输出 | 长期短路，短路消失后可以恢复 | 压力精度稳定 | -0.5/0.5(%) |
| 输出过压保护 | 量程：59.5V 直流 | 输出功率 | 4000瓦（176伏交流电~300伏交流电） 2000W~4000W（90~175VAC 线性递减） |
| 开始时间 | < 10秒 | 输出结果包含时间信息。 | > 10毫秒 |
| 噪音 | < 55分贝 | 平均故障间隔时间 | 10^5 小时 |
