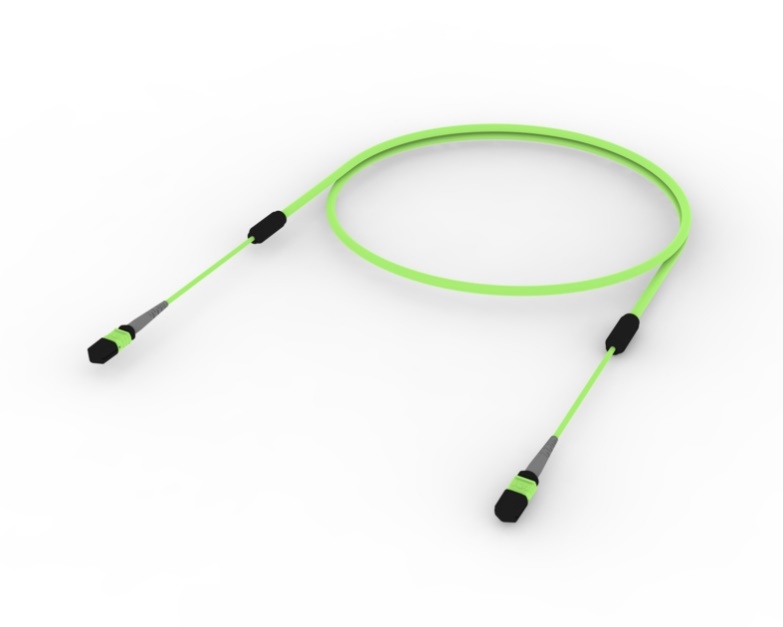

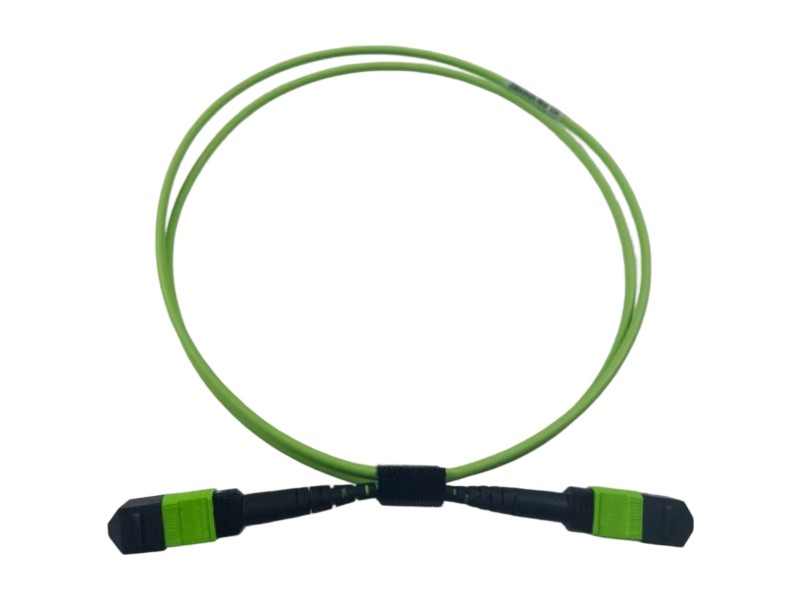

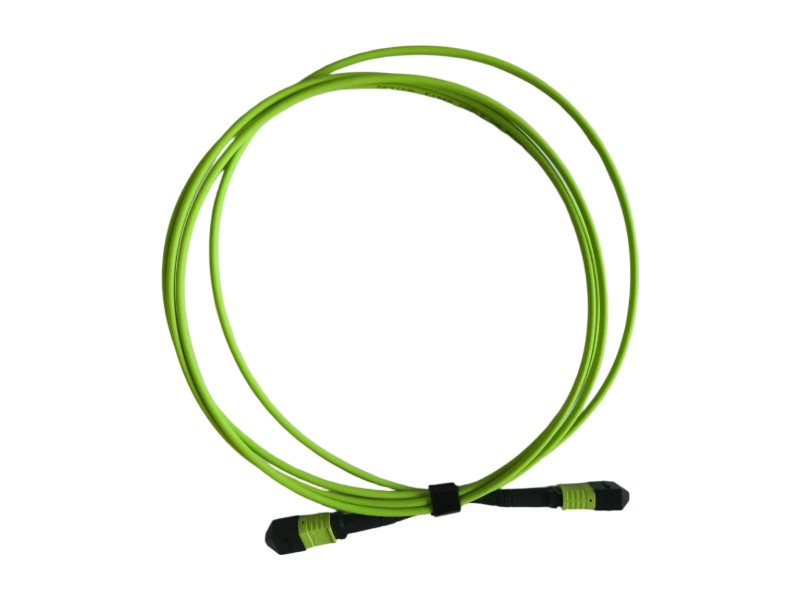

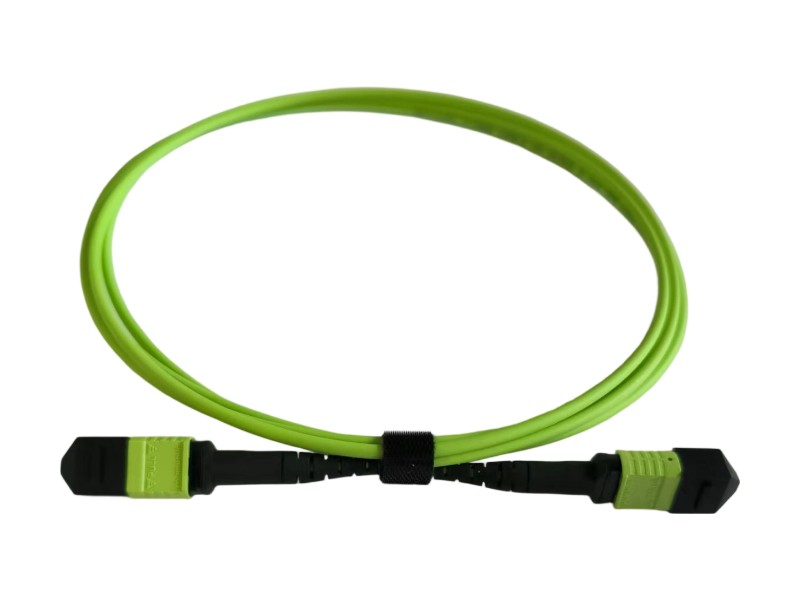

优质的 8芯 OM5 MPO/PC 至 MPO/PC 多模跳线 （亮绿色）K&M 8芯OM5 MPO/PC至MPO/PC多模光纤跳线可最大限度地提升您的数据中心和存储区域网络 (SAN) 的性能。这款亮绿色OM5光纤跳线专为下一代高密度架构而设计，100%预端接并经过工厂测试，确保光传输完美无瑕。它符合IEC-61754-7标准，支持超高速40G和100G协议。

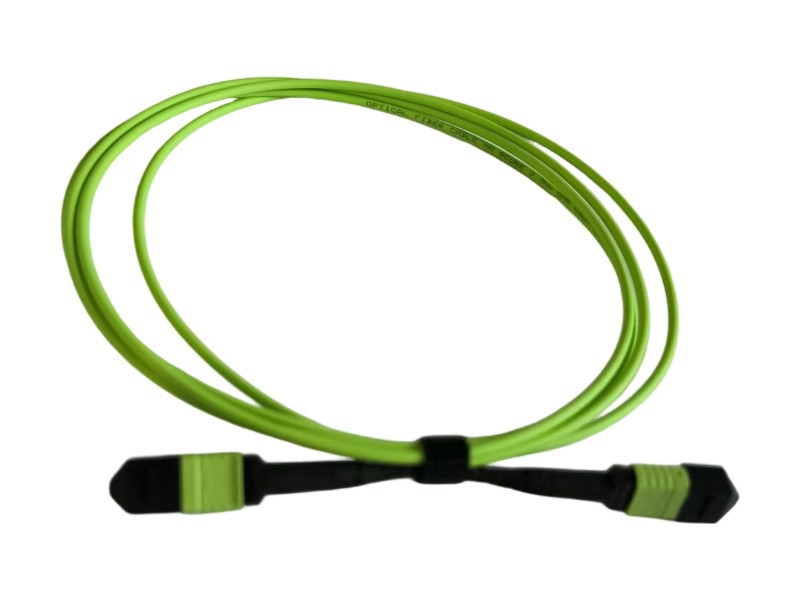

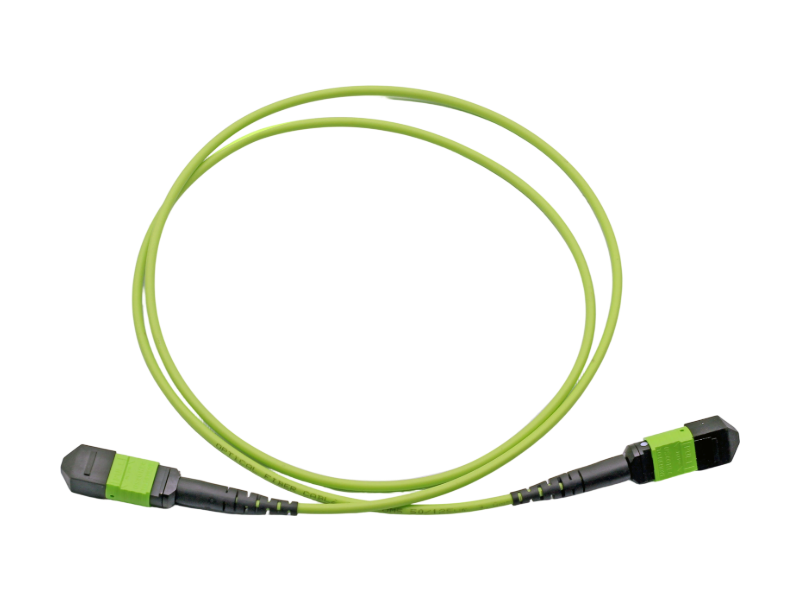

OM5 多模光纤在 850nm、953nm 和 1300nm 波长范围内均提供卓越的带宽性能，其最小弯曲半径仅为 7.5mm，具有极佳的布线灵活性。该光纤采用阻燃 LSZH 护套，确保在关键任务环境中实现最高的安全性和耐用性。

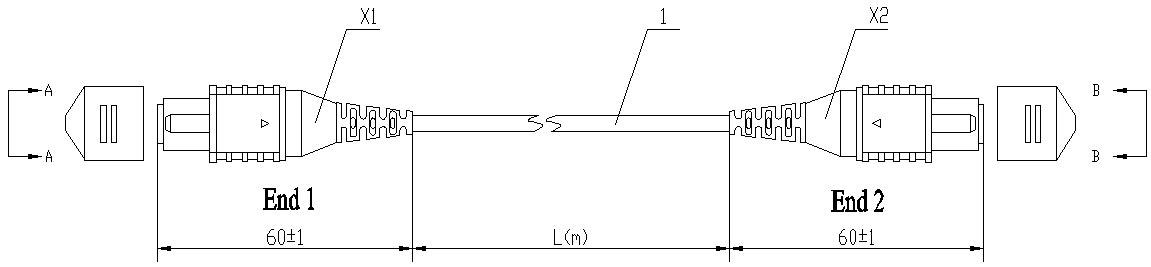

光缆组件外形图
| 不。 | 元素 | 要求 | 不。 | 元素 | 要求 |
|---|---|---|---|---|---|
| X1 | MPO连接器 | 8核， | 1 | 3.0mm 光纤电缆 | 参见附件A |
| 不。 | 物料清单 | 类型和规格 | 长度（L） |
|---|---|---|---|
| 1 | 1MPO/PC(8F) 至 1MPO/PC (8F) 浅绿色 B 型 OM5 长度 | **m |

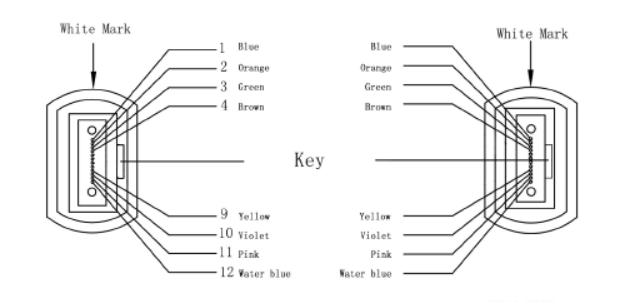

| 起始部分 | 颜色 | 结尾部分 |
|---|---|---|
| X1-1 | 蓝色的 | X2-1 |
| X1-2 | 橙子 | X2-2 |
| X1-3 | 绿色的 | X2-3 |
| X1-4 | 棕色的 | X2-4 |
| X1- | X2- | |
| X1- | X2- | |
| X1- | X2- | |
| X1- | X2- | |
| X1-9 | 黄色的 | X2-9 |
| X1-10 | 紫色的 | X2-10 |
| X1-11 | 粉色的 | X2-11 |
| X1-12 | 水族 | X2-12 |
| MPO连接器 | 标准 SM MT 套圈 | 低损失 SM MT 套圈 | 标准 MM MT 套圈 | 低损失 MM MT 套圈 | |||
|---|---|---|---|---|---|---|---|
| 抛光 | 装甲运兵车 | PC | 装甲运兵车 | PC | PC | PC | |
| 插入 损耗（dB） | 典型的 | 0.50 | 0.50 | 0.30 | 0.30 | 0.50 | 0.30 |
| 最大限度 | 0.70 | 0.70 | 0.50 | 0.50 | 0.70 | 0.50 | |
| 回波损耗（dB） | 60 | 45 | 60 | 45 | 20 | 20 | |
| 可交换率(dB) | ≤0.3dB | ||||||
| 耐久性(dB) | <0.2dB（500 次插拔，符合 EIA-455-21A 标准） | ||||||
| 抗拉强度（dB） | ≤0.3dB（最大 66N） | ||||||
| 工作温度（℃） | -20 ~ +60 | ||||||
| 储存温度（℃） | -40 ~ +80 | ||||||
| 项目 | 规格 | ||
|---|---|---|---|
| 纤维计数 | 2-12 | 14-24 | |
| 光纤 | 直径（±5μm） | 250 | |
| 颜色 | 1. 白色 2. 蓝色 3. 橙色 4. 绿色 5. 棕色 6. 灰色 7. 红色 8. 黑色 9. 黄色 10. 紫色 11. 粉色 12. 水蓝色 | 第二组 12 根带黑色环的纤维与第一组 12 根纤维分开，20 号纤维的颜色为天然色。 | |
| 核心强化 | 芳纶纱线 | ||
| 夹克面料 | 低烟无卤 | ||
| 电缆 | 颜色 | 黄色代表单模光纤；橙色代表多模光纤；或其他颜色可根据要求提供。 | |
| 外径（±0.5mm） | 3.0 | 3.8 | |
| 电缆重量（千克/公里） | 约8.3 | 约10.8 | |
| 纤维类型 | 单模 G652D （1310/1550nm） | 单模 G657A1 （1310/1550nm） | 单模 G657A2 （1310/1550nm） | |
|---|---|---|---|---|
| 衰减 | 典型的 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| 最大限度 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | |
| 零色散斜率 | ≤0.091 ps/km·nm² | ≤0.092 ps/km·nm² | ≤0.092 ps/km·nm² | |
| 色散(1285~1340nm) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | -3.5 – 3.5ps/(nm·km) | |
| 模式场直径（@1300nm） | 9.3±0.4 微米 | 8.8±0.4 微米 | 8.8±0.4 微米 | |
| 截止波长电缆（nm） | ≤1260 nm | ≤1260 nm | ≤1260 nm | |
| 最小弯曲半径（毫米） | 16毫米 | 10毫米 | 7.5毫米 | |
| 包层直径（µm） | 125±1.0 | 125±1.0 | 125±1.0 | |
| 纤维类型 | 多模式 （62.5/125微米） （850/1300nm） | 多模式 （50/125微米） （850/1300nm） | 多模式 生物分子3 （850/1300nm） | 多模式 生物分子4 （850/1300nm） | |
|---|---|---|---|---|---|
| 衰减(dB) | 典型的 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| 最大限度 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | |
| 带宽（MHz·km） | ≥200/≥500 | ≥500/≥500 | ≥1500/≥500 | ≥3500/≥500 | |
| 有效模态带宽 | ----/---- | ----/---- | ≥2000/---- | ≥4700/---- | |
| 10 千兆以太网 SX (MHz·km) | ---- | ---- | ≤300/---- | ≤550/---- | |
| 最小弯曲半径（毫米） | 30 | 30 | 7.5 | 7.5 | |
| 包层直径（µm） | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
| 纤维类型 | 多模式 OM5（850/953nm/1300nm） | |
|---|---|---|
| 衰减 | 典型的 | 3.0/----/1.0 |
| 最大限度 | 3.5/----/1.5 | |
| 带宽 | @850nm | ≥3500 MHz·km |
| @953nm | ≥1850 MHz·km | |
| @1300nm | ≥500 MHz·km | |
| 有效模式 带宽 | @850nm | ≥4700 MHz·km |
| @953nm | ≥2470 MHz·km | |
| 10 千兆以太网 SX @850nm | ≤600 MHz·km | |
| 最小弯曲半径 | 7.5毫米 | |
| 包层直径（µm） | 125±1.0 | |
* 其他光学特性应符合 IEC 60793/IEC60794 或 ITU-T 的国际标准。
| 机械性能 | 纤维数量 2~4 | 纤维数量 6~12 | 纤维含量14-24 | |
|---|---|---|---|---|
| 抗拉强度 | 安装 | 440N | 660N | 1320N |
| 手术 | 130N | 200N | 400牛顿 | |
| 最小弯曲半径 （D：电缆直径） | 安装 | 20D | 20D | 20D |
| 手术 | 10D | 10D | 10D | |
| 抗压强度 | 1000牛/100毫米 | 1000牛/100毫米 | 1000牛/100毫米 | |
* 其他光纤和光缆的机械性能应符合 IEC 60794 国际标准。
| 运输温度 | -20℃~+60℃ |
| 储存温度 | -20℃~+60℃ |
| 安装温度 | -20℃~+60℃ |
| 工作温度 | -20℃~+60℃ |
| 阻燃剂 | IEC 60332-1 |
带防护装置的木制或胶合板桶。
每米电缆标记：
标准交货周期为 2公里/桶.

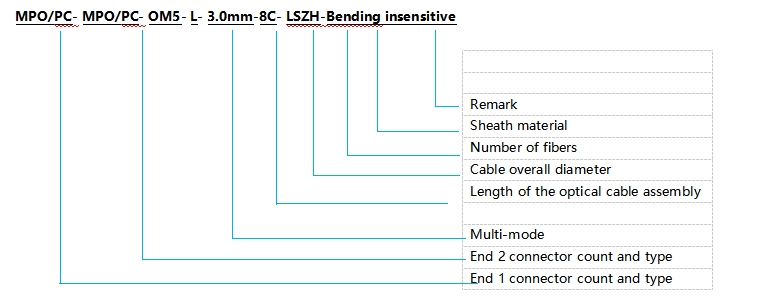

BOCS-G3D-2.0-FA00-2Z
| 1. 紧密缓冲材料 | 2. 选择线缆颜色 | 3 纤维数量 | 4. 选择光纤类型 |
|---|---|---|---|
| Z=LSZH H=Hytrel | O=橙色 Y=黄色 A=水族 可根据要求提供其他颜色 | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62.5/125μm BIOM3=弯曲不敏感-最大频段 OM3 BIOM4=弯曲不敏感-最大频段OM4 OM5= 弯曲不敏感-最大频段 OM5 |
| X 到 X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| 连接器类型 | MPO 波兰语 | 房屋颜色 | 纤维类型 | 纤维计数 | 电缆长度 | 猪尾长度 | 电缆类型 | 极性 |
| 1 = MPO-女性 2 = MPO-雄性 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = 特殊 | 1 = UPC 2 = PC 3 = APC 8度 | 1 = 米色 2 = 水 3 = 绿色 4 = 黄色 5 = 黑色 6 = 红色 S = 特殊 | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = 特殊 | 0 = 0.5米 1 = 1.0米 2 = 2.0米 3 = 3.0米 S = 特殊 | 0 = 0米 1 = 0.5米 2 = 0.6米 3 = 1.0米 4 = 1.5米 5 = 2.5米 6 = 3.0米 S = 特殊 | 1 = 裸带 2 = 椭圆 3 = 轮 S = 特殊 | A = 极性 A B = 极性 B C = 极性 C |
