24F OM5 MPO/PC 转 MPO/PC 多模跳线亮绿色 LSZH

家产品 2. 数据中心解决方案 2.3 MPO 2.3-1 MPO 跳线

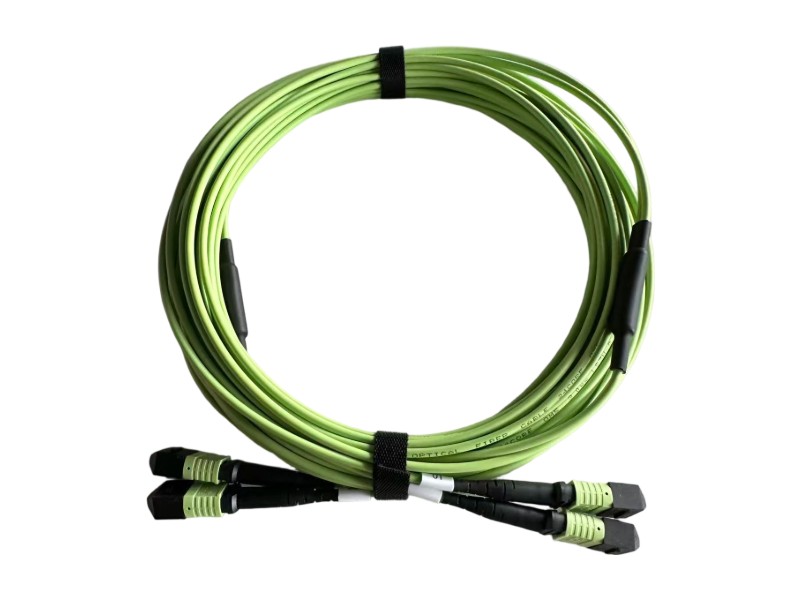

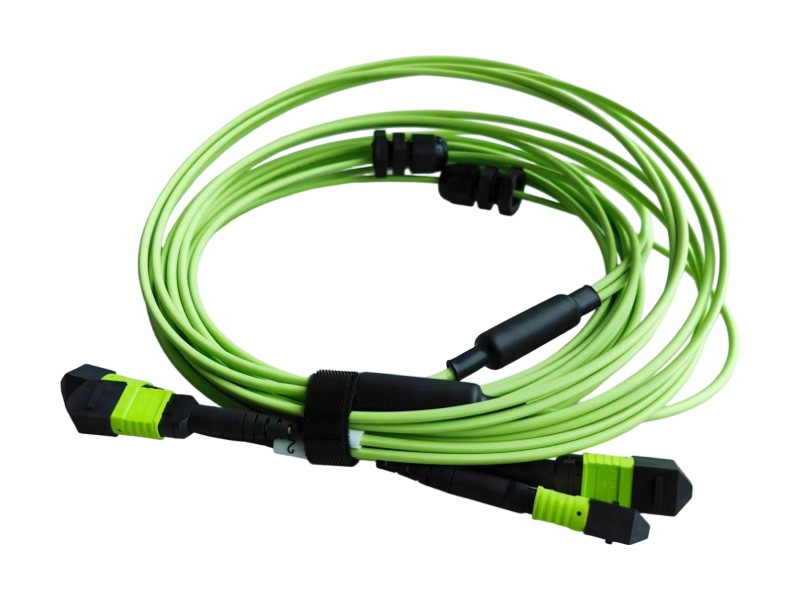

24F OM5 MPO/PC 转 MPO/PC 多模跳线亮绿色 LSZH

24-Fiber OM5 MPO-MPO Patch Cord For Data Centers

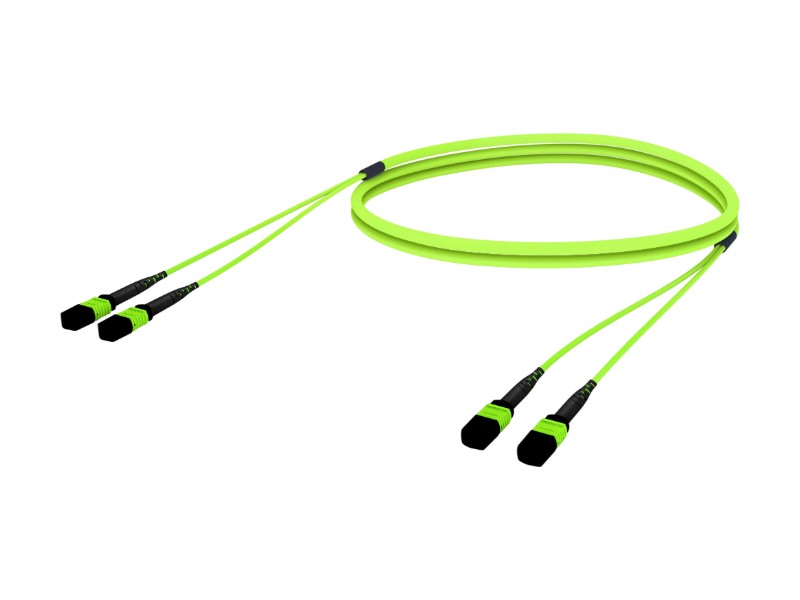

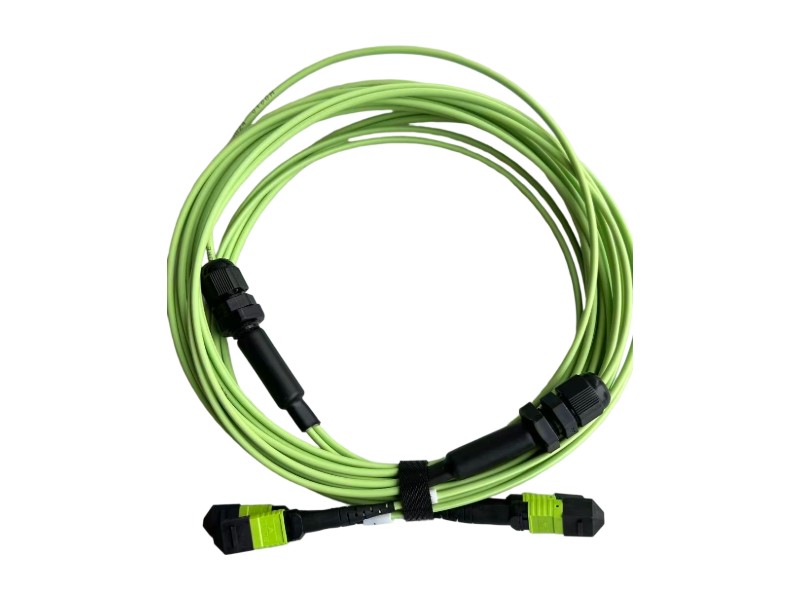

High-Bandwidth 24-Core OM5 MPO Fiber Cable

24F OM5 MPO/PC 转 MPO/PC 多模跳线亮绿色 LSZH

Name: 24F OM5 MPO/PC 转 MPO/PC 多模跳线 亮绿色 LSZH
Availability: InStock

利用以下方式提升您的网络容量 K&M 24芯OM5 MPO/PC至MPO/PC多模光纤跳线专为下一代 40G 和 100G 数据中心环境而设计。

这款高密度光缆采用阻燃低烟绿色LSZH护套，内置24根预端接OM5光纤，支持850nm至953nm波长范围内的扩展带宽。它符合IEC-61754-7标准，提供卓越的光学性能，并可选配低损耗选项，同时具备1000N/100mm的超强抗压能力，确保在关键的SAN、EDA和高密度架构中实现持久稳定的传输。

Inquiry now

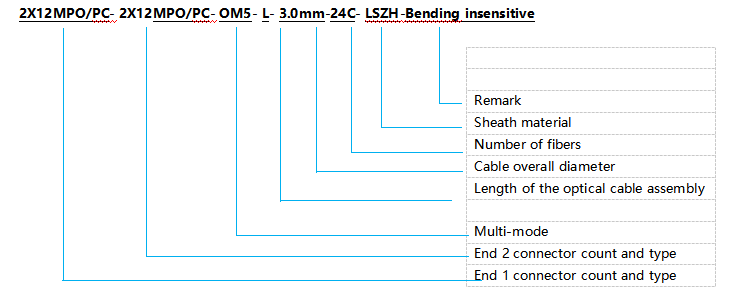

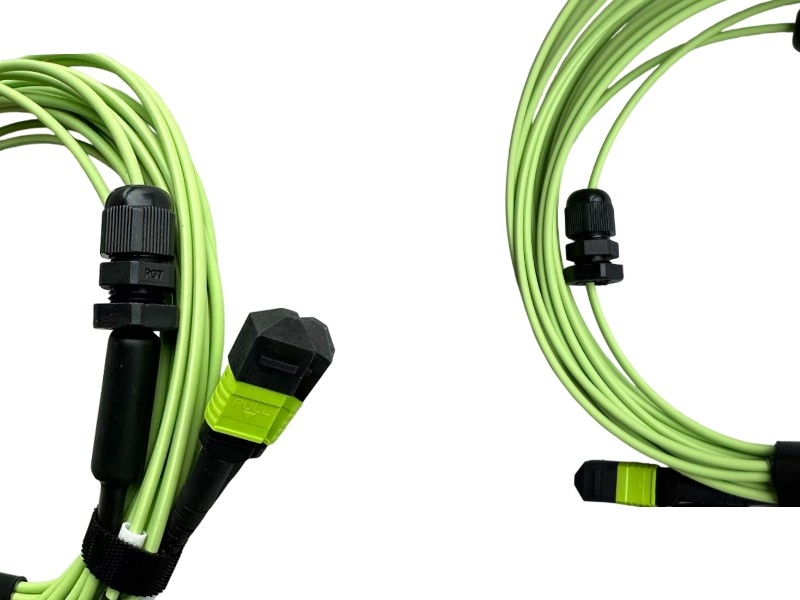

MPO光缆，OM5 2 MPO/PC 12 (F) 至 2 MPO/PC 12 (F)，光纤主干光缆组件，

24芯光纤，B型，上键/上键，双工，浅绿色（可选配电缆接头）

主要特点

MPO连接器符合IEC-61754-7标准，可快速部署
出厂前已100%预端接并测试，以确保传输性能
高兼容性、灵活性和系统性能
符合 40G 和 100G 协议
支持最高 12F、24F、48F、72F、96F、144F 的规格，并可提供定制产品。

应用

SAN（存储区域网络）
数据中心网络
LAN/SAN交换机设备分发区(EDA)
高密度架构

外形图和装配细节

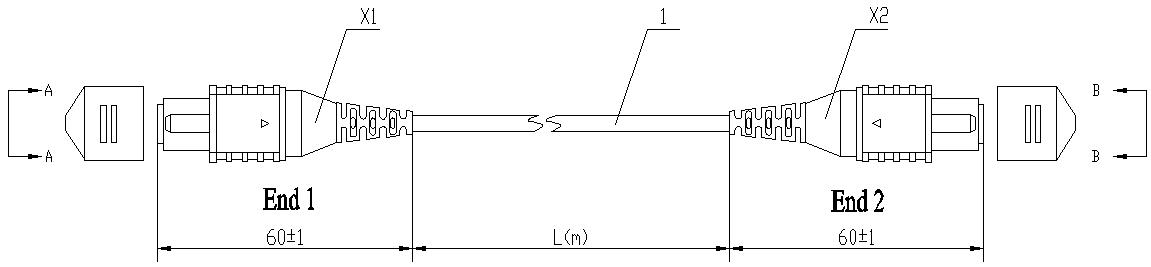

光缆组件外形图

上图所示光缆组件的组成部分

不。	元素	要求	不。	元素	要求
X1	MPO连接器	12核，	1	3.0mm 光纤电缆	参见附件A

类型和规格

不同长度的连接线列表

不。	物料清单	类型和规格	长度（L）
1		2X12MPO/PC(12F) 至 2X12MPO/PC (12F) 浅绿色 B 型 OM5 长度	25米

附件A

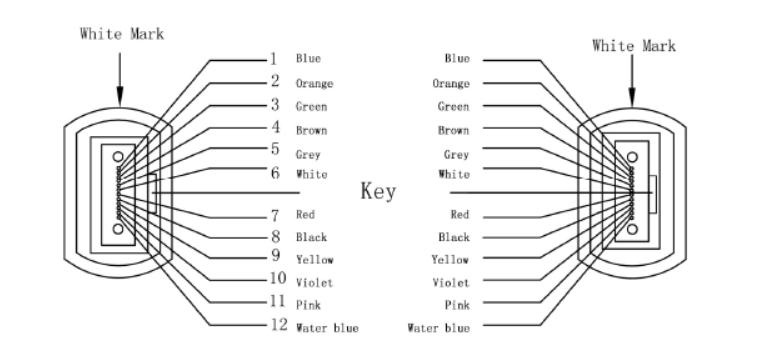

MPO连接器的PIN码

引脚分配

起始部分	颜色	结尾部分
X1-1	蓝色的	X2-1
X1-2	橙子	X2-2
X1-3	绿色的	X2-3
X1-4	棕色的	X2-4
X1-5	灰色的	X2-5
X1-6	白色的	X2-6
X1-7	红色的	X2-7
X1-8	黑色的	X2-8
X1-9	黄色的	X2-9
X1-10	紫色的	X2-10
X1-11	粉色的	X2-11
X1-12	水族	X2-12

电缆横截面

光学性能

MPO连接器性能

MPO连接器		标准 SM MT 套圈		低损失 SM MT 套圈		标准 MM MT 套圈	低损失 MM MT 套圈
MPO连接器		装甲运兵车	PC	装甲运兵车	PC	PC	PC
插入损耗（dB）	典型的	0.50	0.50	0.30	0.30	0.50	0.30
插入损耗（dB）	最大限度	0.70	0.70	0.50	0.50	0.70	0.50
回波损耗（dB）		60	45	60	45	20	20
可交换率(dB)		≤0.3dB
耐久性(dB)		＜0.2dB（500 次配对，符合 EIA-455-21A 标准）
抗拉强度（dB）		≤0.3dB（最大 66N）
工作温度（℃）		-20 ~ +60
储存温度（℃）		-40 ~ +80

结构参数

项目		规格（2-12核）	规格（14-24核）
纤维计数		2-12	14-24
光纤	直径（±5μm）	250
	颜色	1. 白色 2. 蓝色 3. 橙色 4. 绿色 5. 棕色 6. 灰色 7. 红色 8. 黑色 9. 黄色 10. 紫色 11. 粉色 12. 水蓝色	第二组 12 根带黑色环的纤维与第一组 12 根纤维分开，20 号纤维的颜色为天然色。
	核心强化	芳纶纱线
	夹克面料	低烟无卤
电缆	颜色	黄色代表单模光纤；橙色代表多模光纤；或可根据要求提供其他颜色
	外径（±0.5mm）	3.0	3.8
	电缆重量（千克/公里）	约8.3	约10.8

光学性质

单模

纤维类型		单模 G652D （1310/1550nm）	单模 G657A1 （1310/1550nm）	单模 G657A2 （1310/1550nm）
衰减	典型的	0.36/0.22	0.36/0.22	0.36/0.22
衰减	最大限度	0.5/0.4	0.5/0.4	0.5/0.4
零色散斜率		≤0.091 ps/km·nm²	≤0.092 ps/km·nm²	≤0.092 ps/km·nm²
色散(1285~1340nm)		-3.5 – 3.5ps/(nm·km)	-3.5 – 3.5ps/(nm·km)	-3.5 – 3.5ps/(nm·km)
模式场直径（@1300nm）		9.3±0.4 微米	8.8±0.4 微米	8.8±0.4 微米
截止波长电缆（nm）		≤1260 nm	≤1260 nm	≤1260 nm
最小弯曲半径（毫米）		16毫米	10毫米	7.5毫米
包层直径（µm）		125±1.0	125±1.0	125±1.0

多模式

纤维类型		多模式（62.5/125微米）（850/1300nm）	多模式（50/125微米）（850/1300nm）	多模式生物分子3 （850/1300nm）	多模式生物分子4 （850/1300nm）
衰减(dB)	典型的	3.0/1.0	3.0/1.0	3.0/1.0	3.0/1.0
衰减(dB)	最大限度	3.5/1.5	3.5/1.5	3.5/1.5	3.5/1.5
带宽（MHz·km）		≥200/≥500	≥500/≥500	≥1500/≥500	≥3500/≥500
有效模态带宽		----/----	----/----	≥2000/----	≥4700/----
10 千兆以太网 SX (MHz·km)		----	----	≤300/----	≤550/----
最小弯曲半径（毫米）		30	30	7.5	7.5
包层直径（µm）		125±1.0	125±1.0	125±1.0	125±1.0

多模式

纤维类型		多模式 OM5 （850/953nm/1300nm）
衰减	典型的	3.0 / ---- / 1.0
衰减	最大限度	3.5 / ---- / 1.5
带宽	@850nm	≥3500 MHz·km
	@953nm	≥1850 MHz·km
	@1300nm	≥500 MHz·km
有效模式带宽	@850nm	≥4700 MHz·km
有效模式带宽	@953nm	≥2470 MHz·km
10 千兆以太网 SX @850nm		≤600 MHz·km
最小弯曲半径		7.5毫米
包层直径（µm）		125±1.0

* 其他光学特性应符合 IEC 60793/IEC60794 或 ITU-T 的国际标准。

物业要求

机械性能

机械性能		纤维数量 2~4	纤维数量 6~12	纤维含量14-24
抗拉强度	安装	440N	660N	1320N
抗拉强度	手术	130N	200N	400牛顿
最小弯曲半径（D：电缆直径）	安装	20D	20D	20D
最小弯曲半径（D：电缆直径）	手术	10D	10D	10D
抗压强度		1000牛/100毫米	1000牛/100毫米	1000牛/100毫米

* 其他光纤和光缆的机械性能应符合 IEC 60794 国际标准。

环境特征

运输温度	-20℃ ~ +60℃
储存温度	-20℃ ~ +60℃
安装温度	-20℃ ~ +60℃
工作温度	-20℃ ~ +60℃
阻燃剂	IEC 60332-1

包装、标记和交付

包装

带防护装置的木制或胶合板桶。

标记

每米电缆标记：

项目名称或项目所有者
生产年份
电缆类型
纤维数量
电缆长度
等等，或根据需要。

交付期限

标准交付长度为 2 公里/桶。

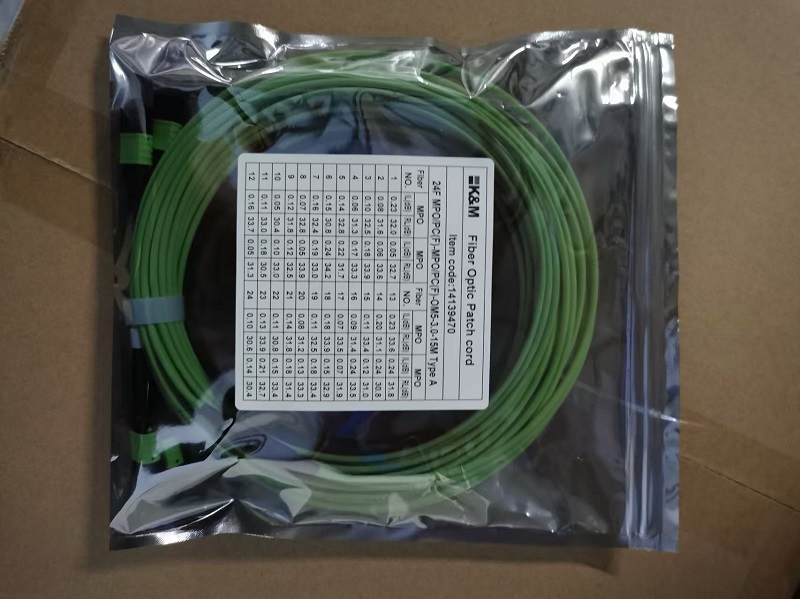

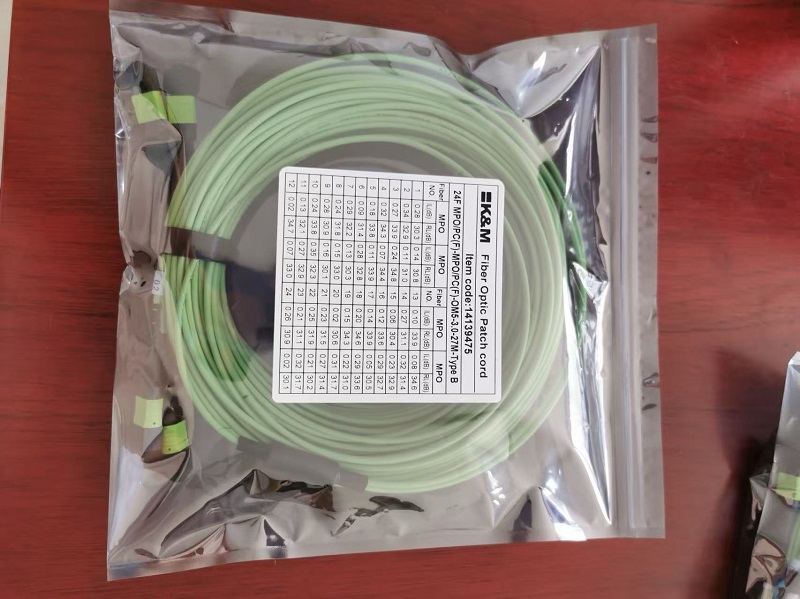

软件包示例1

示例2 包

订购信息

BOCS-G3D-2.0-FA00-2Z

1. 紧密缓冲材料	2. 选择线缆颜色	3 纤维数量	4. 选择光纤类型
Z=LSZH H=Hytrel	O=橙色 Y=黄色 A=水族可根据要求提供其他颜色	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62.5/125μm BIOM3=弯曲不敏感-最大频段 OM3 BIOM4=弯曲不敏感-最大频段OM4 OM5= 弯曲不敏感-最大频段 OM5

订购信息

X 到 X	X	X	X	X	X	X	X	X
连接器类型	MPO 波兰语	房屋颜色	纤维类型	纤维计数	电缆长度	猪尾长度	电缆类型	极性
1 = MPO-女性 2 = MPO-雄性 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = 特殊	1 = UPC 2 = PC 3 = APC 8度	1 = 米色 2 = 水 3 = 绿色 4 = 黄色 5 = 黑色 6 = 红色 S = 特殊	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = 特殊	0 = 0.5米 1 = 1.0米 2 = 2.0米 3 = 3.0米 S = 特殊	0 = 0米 1 = 0.5米 2 = 0.6米 3 = 1.0米 4 = 1.5米 5 = 2.5米 6 = 3.0米 S = 特殊	1 = 裸带 2 = 椭圆 3 = 轮 S = 特殊	A = 极性 A B = 极性 B C = 极性 C
