8F MPO/APC 转 LC/PC 双工 OS2 单模扇出跳线

家产品 2. 数据中心解决方案 2.3 MPO 2.3-1 MPO 跳线

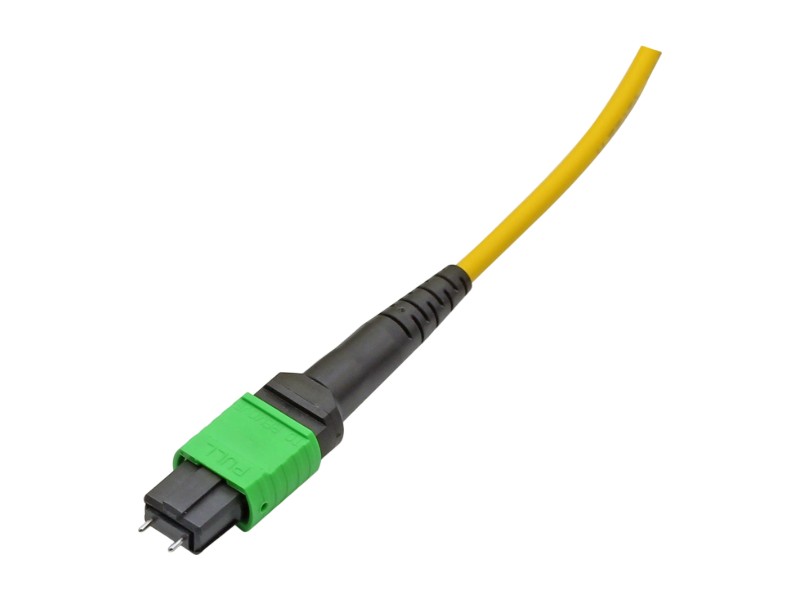

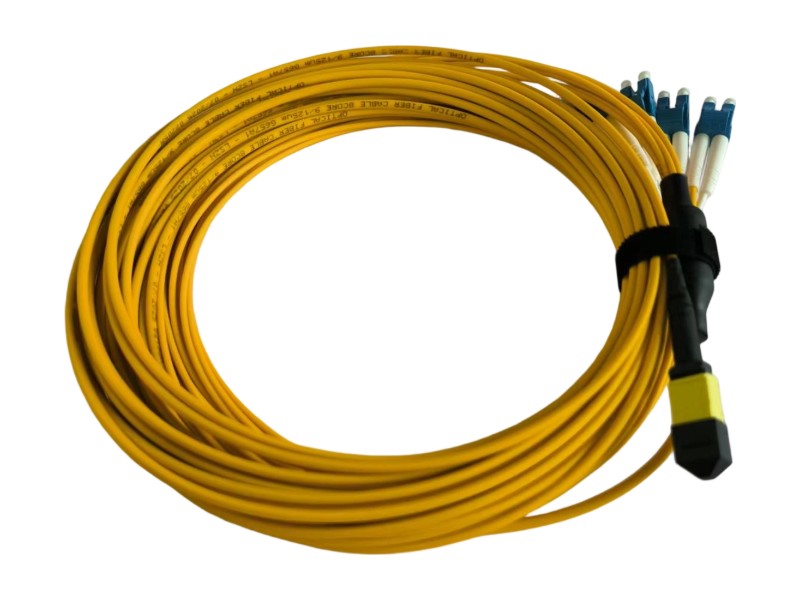

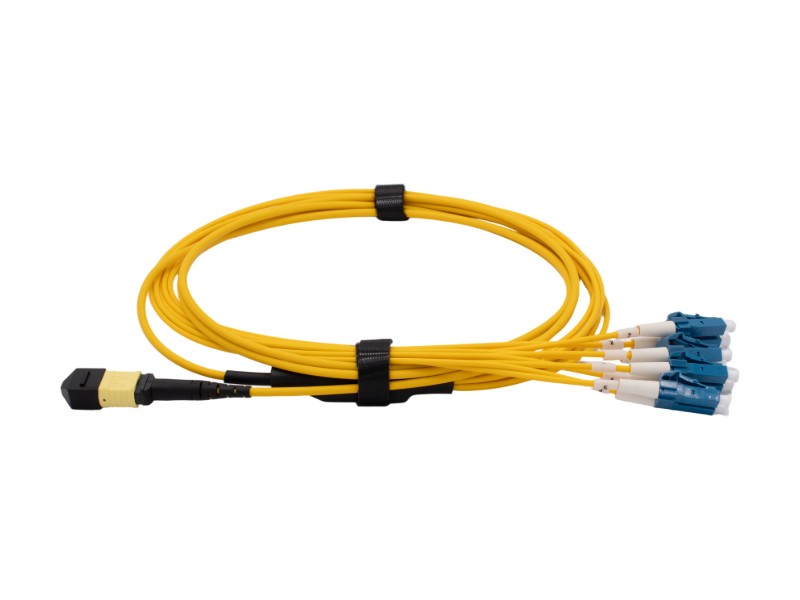

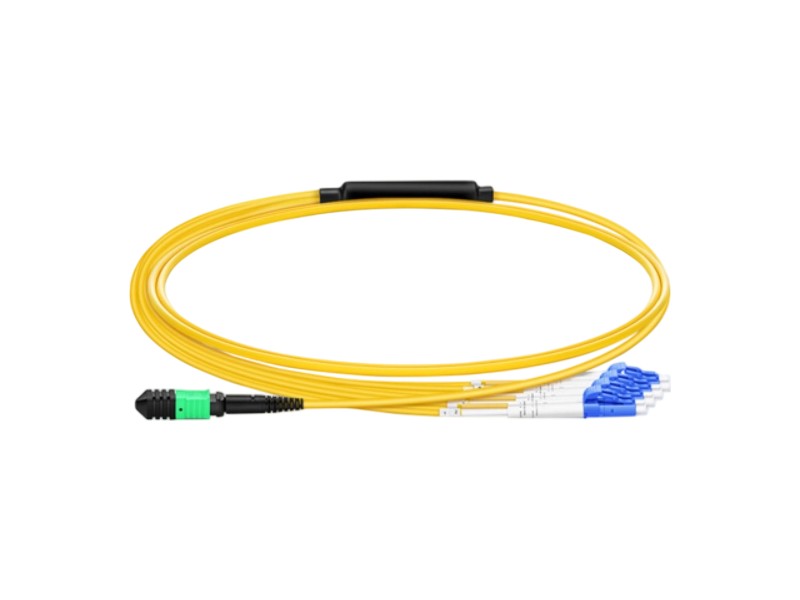

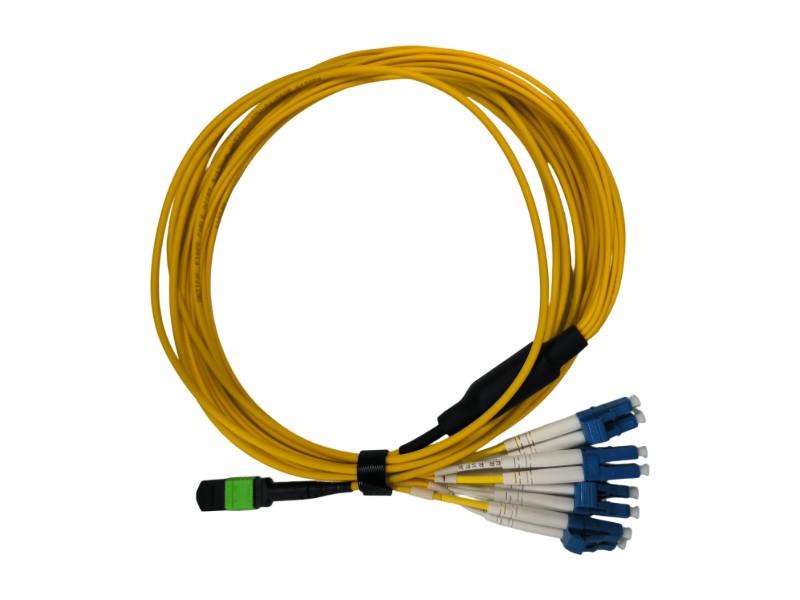

8F MPO/APC 转 LC/PC 双工 OS2 单模扇出跳线

8F MPO/APC 转 LC/PC 双工 OS2 单模扇出跳线

Name: 8F MPO/APC 转 LC/PC 双工 OS2 单模扇出跳线
Availability: InStock

符合IEC-61754-7标准， MPO连接器 该分支光缆可在设备分发区 (EDA) 快速部署。它完全支持高速 40G 和 100G 协议，提供卓越的光性能，低损耗 SM MPO 连接器的典型插入损耗低至 0.30dB，LC 连接器的典型插入损耗 ≤ 0.2dB。该分支光缆采用耐用、阻燃的 3.0mm 低烟无卤 (LSZH) 黄色护套，确保在高密度环境中具有可靠性和卓越的安全性。

Inquiry now

MPO/APC 转 LC/PC OS2 扇出跳线

A型 8F SM OS2 长度

主要特点

• 符合标准： MPO 连接器符合 IEC-61754-7 标准，是一种快速部署的解决方案。
• 工厂验证： 出厂前已100%预端接并测试，以确保传输性能。
• 卓越的兼容性： 高兼容性、灵活性和系统性能。
• 高速就绪： 符合 40G 和 100G 协议。
• 可扩展性： 支持最高 12F、24F、48F、72F、96F、144F 的温度，可提供定制产品。

应用程序

SAN（存储区域网络）
数据中心网络
LAN/SAN交换机设备分发区(EDA)
高密度架构

外形图和装配细节

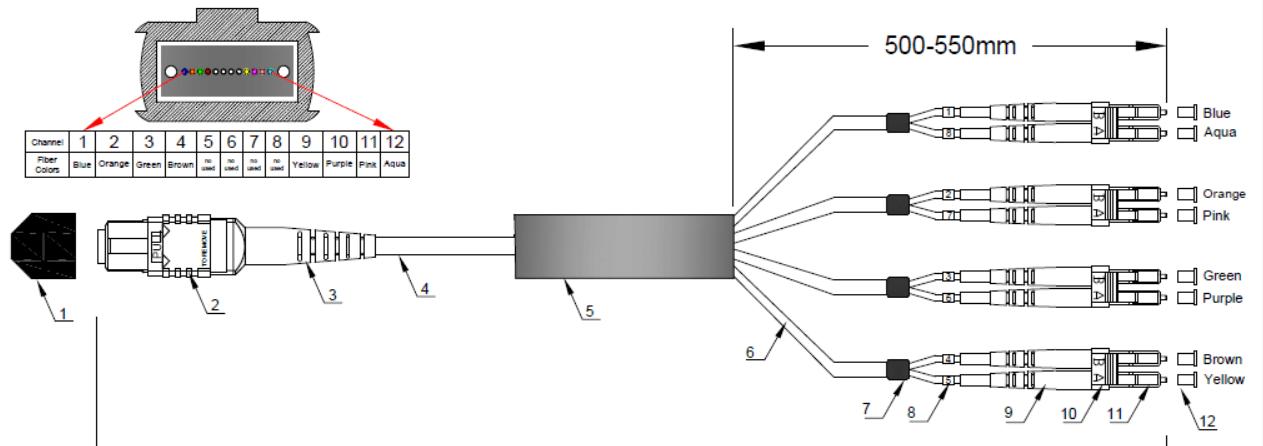

光缆组件外形图

光缆组件的组成部分

不。	元素	要求
X1	8MPO/APC-LC 双联体	8个核心
1	3.0mm 光纤电缆	子分支管外径 2.0mm，长度 0.5m 或可定制长度

不同长度的连接线列表

不。	类型和规格	长度（L）
1	MPO/APC 绿色 (8F) 扇出 LC/PC 蓝色双工 (8F) A 型 8F SM OS2 长度	3m

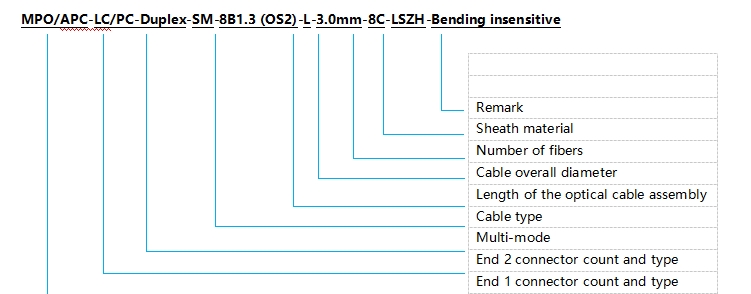

类型和规格

附件A

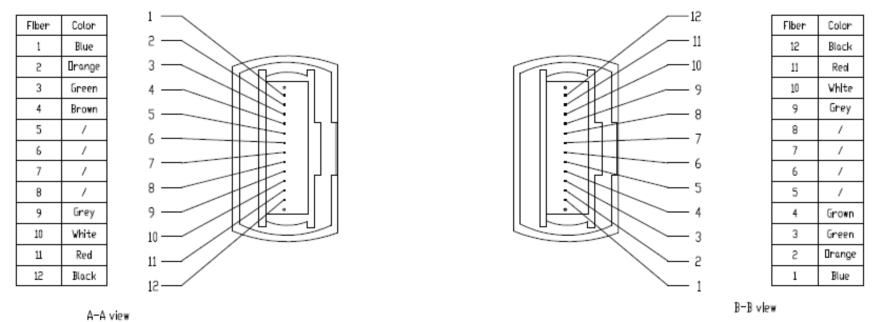

MPO连接器的PIN码

起始部分	颜色	结尾部分
X1-1	蓝色的	X2-1
X1-2	橙子	X2-2
X1-3	绿色的	X2-3
X1-4	棕色的	X2-4
X1-5	/	X2-5
X1-6	/	X2-6
X1-7	/	X2-7
X1-8	/	X2-8
X1-9	灰色的	X2-9
X1-10	白色的	X2-10
X1-11	红色的	X2-11
X1-12	黑色的	X2-12

电缆横截面

光学性能

MPO连接器	标准型，SM MT 套圈		低损耗，SM MT 套圈		标准，MM MT 套圈	低损耗，MM MT 套圈
MPO连接器	装甲运兵车	PC	装甲运兵车	PC	PC	PC
插入损耗（dB）典型值	0.50	0.50	0.30	0.30	0.50	0.30
插入损耗（dB）最大值	0.70	0.70	0.50	0.50	0.70	0.50
回波损耗（dB）	60	45	60	45	20	20
可交换率(dB)	≤0.3dB
耐久性(dB)	＜0.2dB（500 次配对，符合 EIA-455-21A 标准）
抗拉强度（dB）	≤0.3dB（最大 66N）
工作温度（℃）	-20 ~ +60
储存温度（℃）	-40 ~ +80

LC/SC/FC/ST 连接器性能

项目（LC/SC/FC/ST）	单模UPC	单模APC	多模式
插入损失	≤ 0.2dB（典型值） 0.3dB（最大值）	≤ 0.2dB（典型值） 0.3dB（最大值）	≤ 0.2dB（典型值） 0.3dB（最大值）
收益损失	≥50 分贝	≥65 分贝	≥25 分贝
耐久性	至少 500 次搭档时间
工作温度	-40℃至+85℃
绳子长度	定制
光纤	1-144 光纤

结构参数

项目		规格（纤维数量 2~12）	规格（纤维数量 14~24）
光纤	直径（±5μm）	250
	颜色	1. 白色 2. 蓝色 3. 橙色 4. 绿色 5. 棕色 6. 灰色 7. 红色 8. 黑色 9. 黄色 10. 紫色 11. 粉色 12. 水蓝色	第二组 12 根带黑色环的纤维与第一组 12 根纤维分开，20 号纤维的颜色为天然色。
	核心强化	芳纶纱线
夹克面料		低烟无卤
电缆	颜色	黄色代表单模光纤；橙色代表多模光纤；或其他颜色可根据要求提供。
	外径（±0.5mm）	3.0	3.8
	电缆重量（千克/公里）	约8.3	约10.8

光学性质

纤维类型	单模 G652D（1310/1550nm）	单模 G657A1（1310/1550nm）	单模 G657A2（1310/1550nm）
典型衰减	0.36/0.22	0.36/0.22	0.36/0.22
最大衰减	0.5/0.4	0.5/0.4	0.5/0.4
零色散斜率	≤0.091 ps/km·nm²	≤0.092 ps/km·nm²	≤0.092 ps/km·nm²
色散(1285~1340nm)	-3.5 – 3.5ps/(nm·km)	-3.5 – 3.5ps/(nm·km)	-3.5 – 3.5ps/(nm·km)
模式场直径（@1300nm）	9.3±0.4 微米	8.8±0.4 微米	8.8±0.4 微米
截止波长电缆（nm）	≤1260 nm	≤1260 nm	≤1260 nm
最小弯曲半径（毫米）	16毫米	10毫米	7.5毫米
包层直径（µm）	125±1.0	125±1.0	125±1.0

其他光学特性应符合 IEC 60793/IEC60794 或 ITU-T 的国际标准。

物业要求

机械性能

机械性能	纤维数量 2~4	纤维数量 6~12	纤维含量14-24
抗拉强度（安装）	440N	660N	1320N
抗拉强度（运行）	130N	200N	400牛顿
最小弯曲半径（安装）	20D	20D	20D
最小弯曲半径（操作）	10D	10D	10D
抗压强度	1000牛/100毫米
* 其他光纤和光缆的机械性能应符合 IEC 60794 国际标准。

环境特征

运输温度	-20℃~+60℃
储存温度	-20℃~+60℃
安装温度	-20℃~+60℃
工作温度	-20℃~+60℃
阻燃剂	IEC 60332-1

包装、标记和交付

包装

带防护装置的木制或胶合板桶。

标记

每米电缆标记：

项目名称或项目所有者
生产年份
光缆类型及光纤数量
电缆长度
等等，或根据需要。

交付期限

标准交货周期为 2公里/桶.

订购信息

BOCS-G3D-2.0-FA00-2Z

1. 紧密缓冲材料	2. 选择线缆颜色	3 纤维数量	4. 选择光纤类型
Z=LSZH H=Hytrel	O=橙色 Y=黄色 A=水族可根据要求提供其他颜色	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62.5/125μm BIOM3=弯曲不敏感-最大频段 OM3 BIOM4=弯曲不敏感-最大频段OM4 OM5= 弯曲不敏感-最大频段 OM5

订购信息2222

X 到 X	X	X	X	X	X	X	X	X
连接器类型	MPO 波兰语	房屋颜色	纤维类型	纤维计数	电缆长度	猪尾长度	电缆类型	极性
1 = MPO-女性 2 = MPO-雄性 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = 特殊	1 = UPC 2 = PC 3 = APC 8度	1 = 米色 2 = 水 3 = 绿色 4 = 黄色 5 = 黑色 6 = 红色 S = 特殊	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = 特殊	0 = 0.5米 1 = 1.0米 2 = 2.0米 3 = 3.0米 S = 特殊	0 = 0米 1 = 0.5米 2 = 0.6米 3 = 1.0米 4 = 1.5米 5 = 2.5米 6 = 3.0米 S = 特殊	1 = 裸带 2 = 椭圆 3 = 轮 S = 特殊	A = 极性 A B = 极性 B C = 极性 C
