1U/2U 超高密度 MPO/MTP 转 LC 配线架

Name: 1U/2U 超高密度 MPO/MTP 转 LC 配线架
Availability: InStock

高密度配线架专为高端数据中心和电信中心机房环境中的高密度布线而设计。其浅深度使其适用于低深度铜缆机架系统或电信光纤配线架 (ODF)。

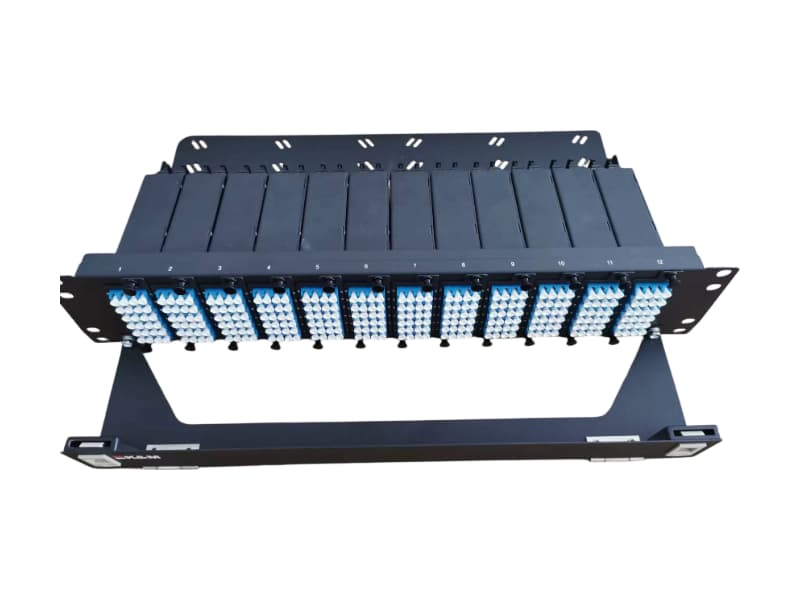

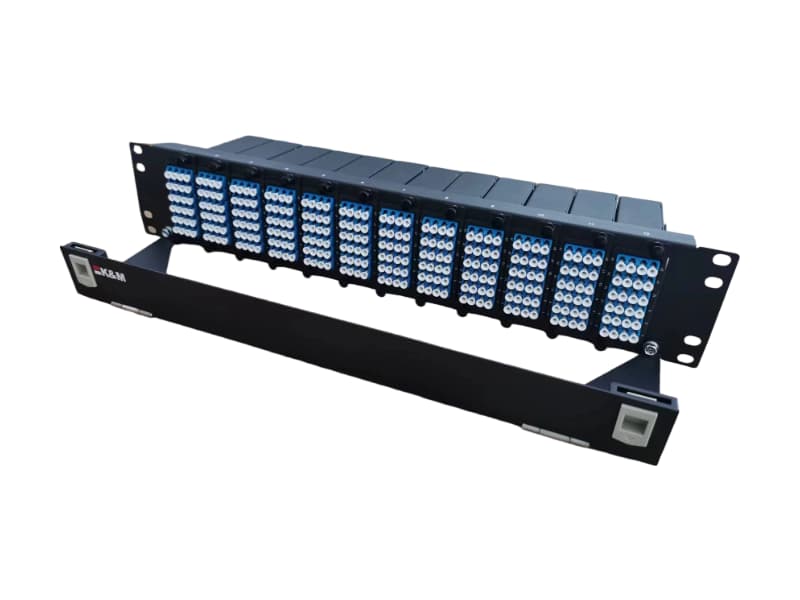

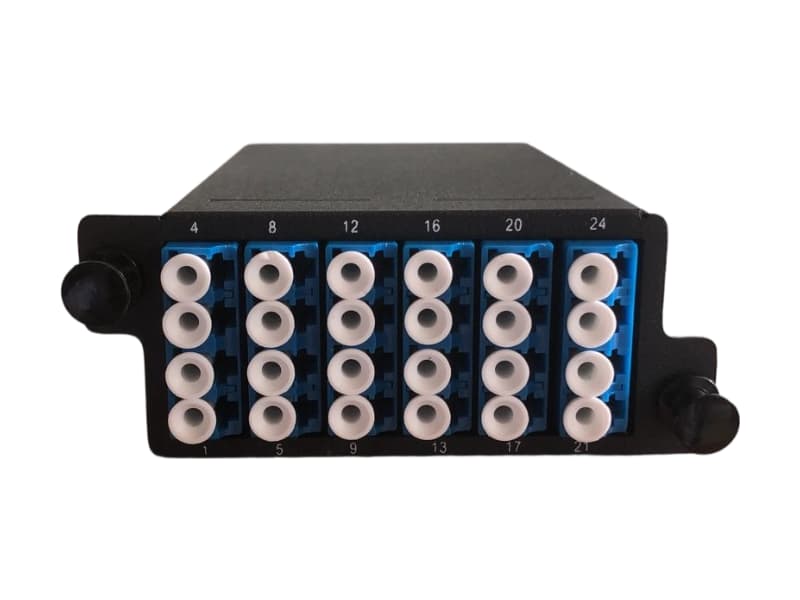

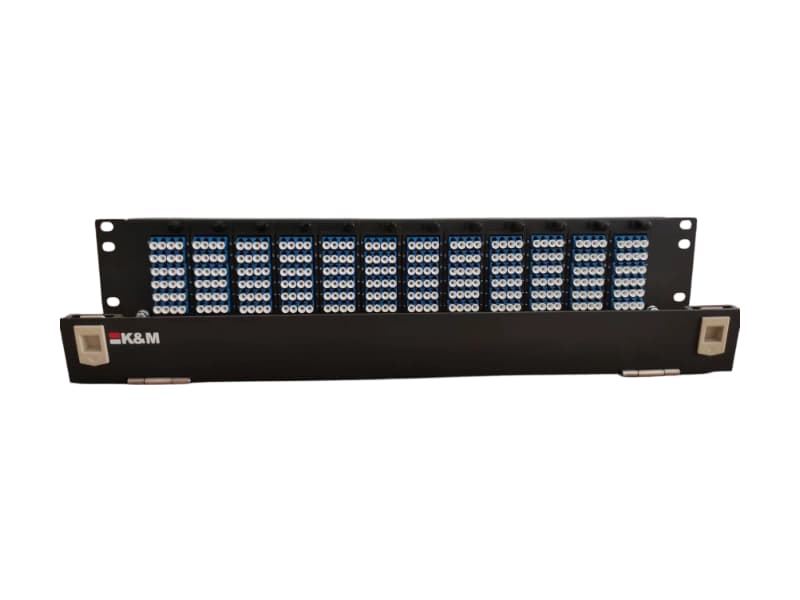

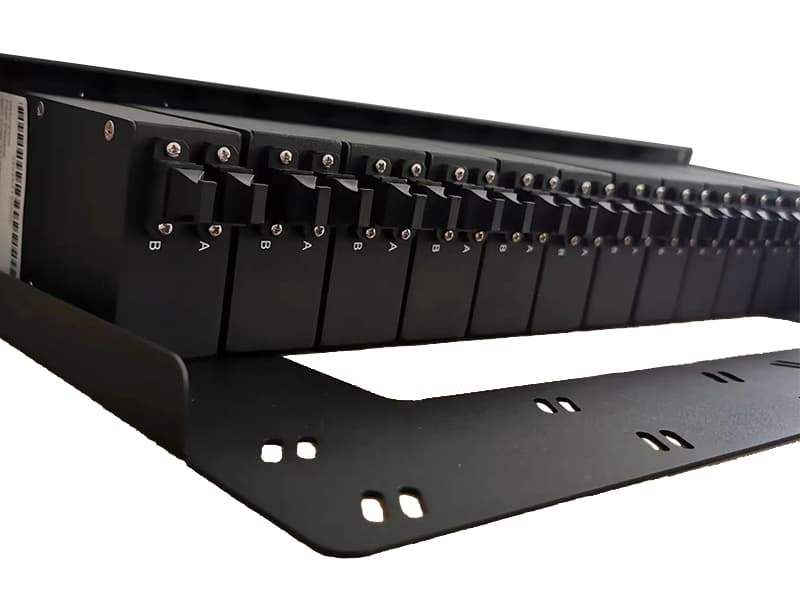

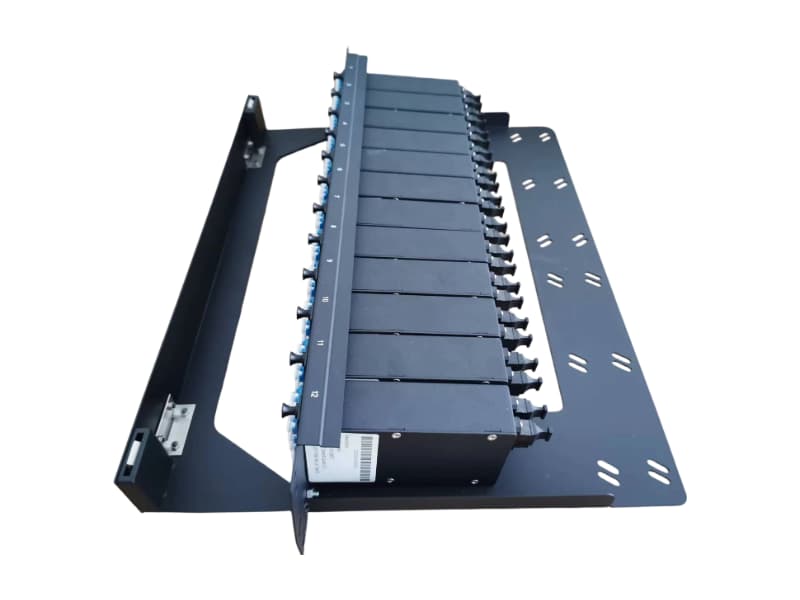

19 英寸 1U 5 模块化 120 端口和 2U 12 模块化 288 端口 MPO 面板包含工厂控制和测试的模块，可安装在其中。MTP - LC 组件可提供光学性能和可靠性。

Inquiry now

超高密度MPO/MTP配线架概述

主要特点

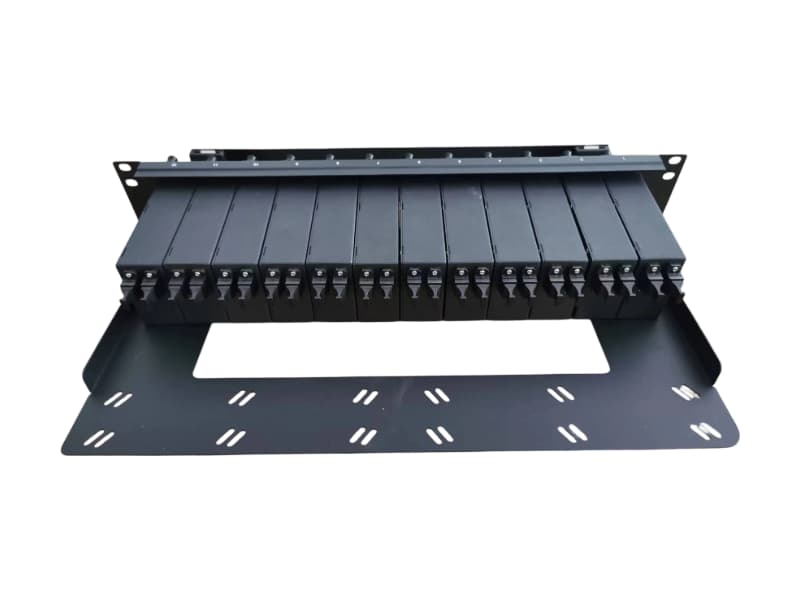

■ 19英寸机架式安装，面板和模块由冷轧钢板制成。

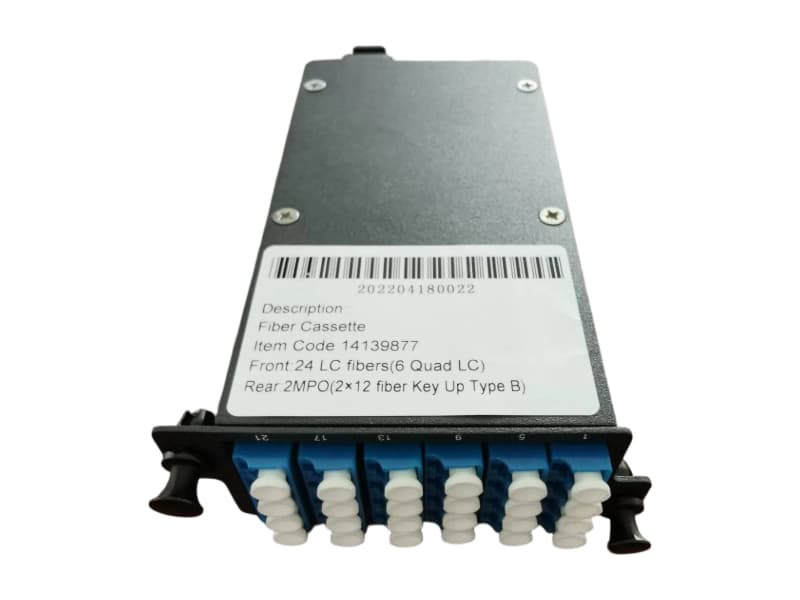

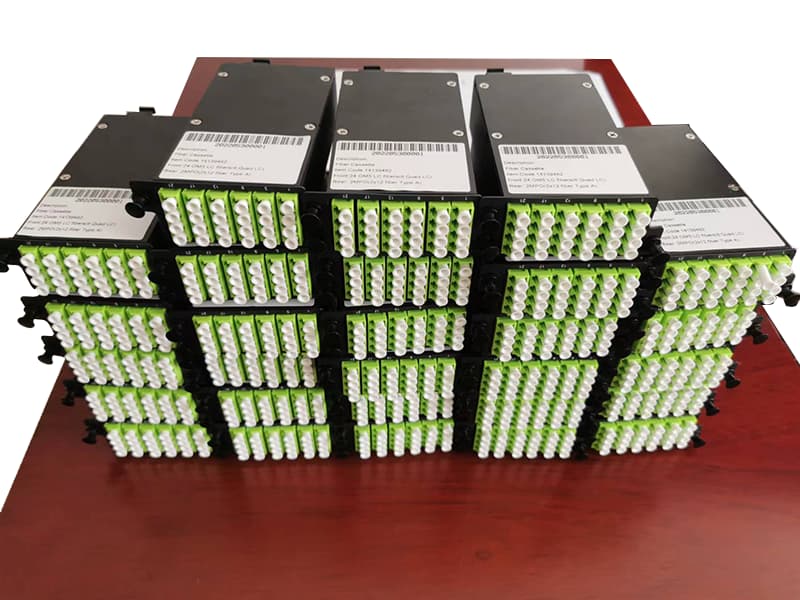

■ 采用模块化设计，密度更高，特殊的迷你模块最多可提供 24 个 LC 或 12 个 SC 适配器端口，并可切换至 MTP/MPO 连接。
■ 1U配线架满载5个模块时容量可达120F，2U配线架满载12个模块时容量可达288F，可为大型数据中心节省更多空间并降低总成本。
■ 独特的免工具安装设计，方便快捷地进行组装和安装。
■ 工厂预端接模块，现场即插即用，无需光纤熔接和电缆布线，节省人工成本。
■ 该系统还可以支持光电混合应用，以满足大电流和小电流网络分配的需求。

应用程序

■ 数据通信应用
■ 数据中心基础设施
■ 存储区域网络 - 光纤通道
■ 新兴的 40Gbps 和 100Gbps 协议兼容

超高密度MPO/MTP配线架概述

技术规格

物品	1U	2U
尺寸（宽 x 深 x 高）	483mm×335mm×1U	483mm×335mm×2U
储存温度	-20°C~+60°C
工作温度	-20°C~+55°C
相对湿度	≤85%(+30°C)
气压	70千帕~106千帕

MPO/MTP-LC 模块参数

材料	SPCC（冷轧钢板）
颜色	黑色的
尺寸	88宽133深34高

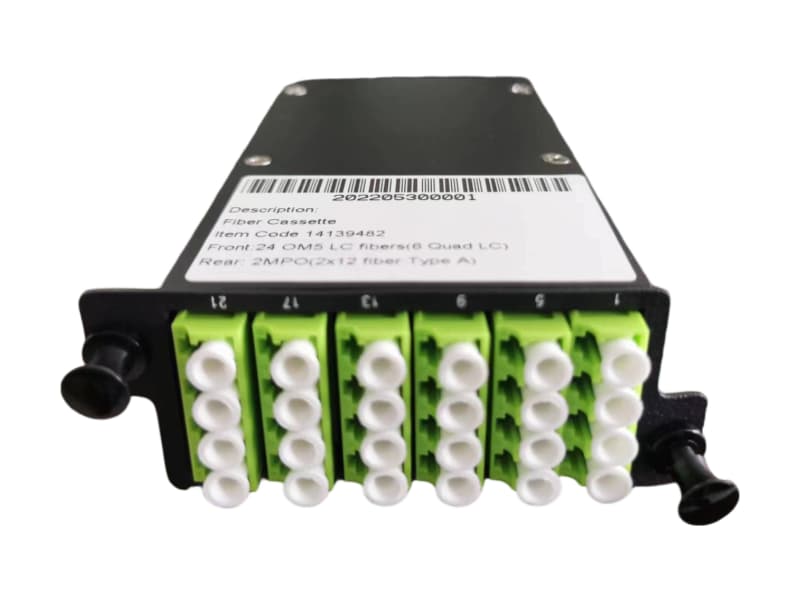

（正面）适配器类型	LC四极管（不带法兰）×6个
（正面）适配器颜色	水蓝色：OM3/OM4；米色：OM1/OM2；浅绿色：OM5；蓝色：SM-UPC；绿色：SM-APC

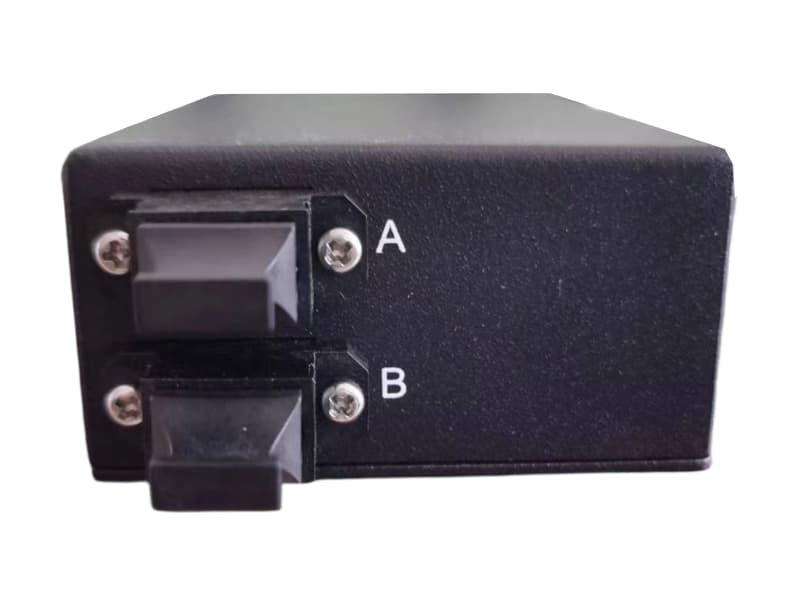

（后部）适配器类型	MPO/MTP（全法兰/对开式）
（后部）适配器颜色	黑色的
连接器 A	小号：LC-UPC，0.9毫米或LC-APC，0.9毫米；大号：LC-UPC，0.9毫米
连接器 B	SM：MPO/MTP（男性）-APC，MM：MPO/MTP（男性）-PC
跳线极性	A型
重量	0.22千克

光学性能

类型	波长	模块 IL Max
MTP-LC(MM)	850nm/1300nm	0.50dB
MTP-LC(SM)	1310nm/1550nm	1.30dB
MPO-LC(MM)	850nm/1300nm	0.75分贝
MPO-LC(SM)	1310nm/1550nm	1.50dB

端口1-端口1序列图

方案一

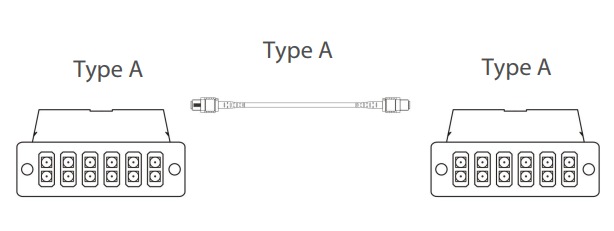

磁带 1： A型

磁带 2： A型

MPO 跳线： A型

磁带编号	颜色	磁带编号	颜色
1	蓝色的	13	蓝色的
2	橙子	14	橙子
3	绿色的	15	绿色的
4	棕色的	16	棕色的
5	灰色的	17	灰色的
6	白色的	18	白色的
7	红色的	19	红色的
8	黑色的	20	黑色的
9	黄色的	21	黄色的
10	紫色的	22	紫色的
11	粉色的	23	粉色的
12	水族	24	水族

方案二

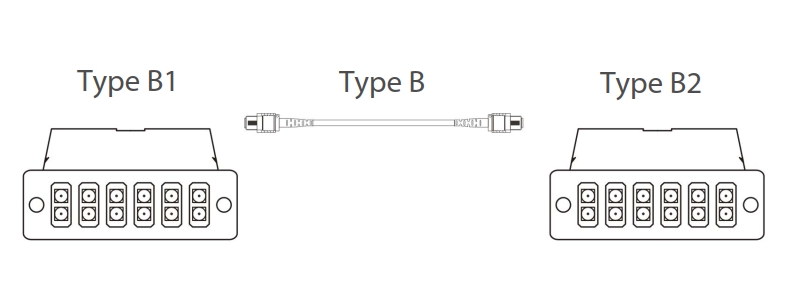

磁带 1： B型

磁带 2： B型

MPO 跳线： B型

磁带编号	颜色	磁带编号	颜色
1	蓝色的	13	蓝色的
2	橙子	14	橙子
3	绿色的	15	绿色的
4	棕色的	16	棕色的
5	灰色的	17	灰色的
6	白色的	18	白色的
7	红色的	19	红色的
8	黑色的	20	黑色的
9	黄色的	21	黄色的
10	紫色的	22	紫色的
11	粉色的	23	粉色的
12	水族	24	水族

订购信息（面板）

		产品描述：	MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X	1	- 模型	MPP2
X	2	身体材料	SPCC（冷轧钢板）
X	3	- 涂装完成	B：粉末涂层哑光饰面
X	4	- 绘画颜色	RAL 9005 黑色
X	5	- 连接线数量	2×12：2个12F；1×24：1个24F；1×12：1个12F
X	6	- 连接器 A	MPO/PC；MPO/APC；MTP/PC；MTP/APC
X	7	- 连接器 B	LC/UPC；LC/APC；SC/UPC；SC/APC
X	8	光纤模式	G657A1；OM1；OM2；OM3；OM4；OM5
	9	- 模块数量	1MD； 2MD； 3MD； 4MD； 5MD； 6MD； 7MD； 8MD； 9MD； 10MD； 11MD； 12MD
	10	- 挡板数量	0BP：无挡板；1BP：带1个挡板；2BP：带2个挡板；3BP、4BP等
	11	面板高度	1U；2U
	注：1. MPP2-1U 满载 5 个模块，MPP2-2U 满载 12 个模块。 2. 在未安装模块的地方使用挡板。 3. 空机架（不含模块）说明：MPP2-SP-B-9005-EM-1U/2U（1U、2U可选）

订购信息（模块）

	产品描述：	MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1	- 模型	MPM2
2	身体材料	SPCC（冷轧钢板）
3	- 涂装完成	B：粉末涂层哑光饰面
4	- 绘画颜色	RAL 9005 黑色
5	- 连接线数量	2×12：2个12F；1×24：1个24F
6	- 连接器 A	MPO/PC；MPO/APC；MTP/PC；MTP/APC
7	- 连接器 B	液相色谱/UPC；液相色谱/APC
8	光纤模式	G657A1；OM1；OM2；OM3；OM4；OM5

Frequently Asked Questions

What is the difference between MPO and MTP? Are they compatible?

A: MPO (Multi-fiber Push-On) is a standardized multi-fiber connector format. MTP® is a branded, enhanced version of the MPO connector developed by US Conec, offering improved optical and mechanical performance. The two are physically compatible and interchangeable — an MTP connector can plug into an MPO adapter and vice versa. The interface is the same, though MTP features an elliptical guide pin design (vs. circular on standard MPO) and typically provides better insertion loss performance. In practice, the terms are often used synonymously in the industry

How many fiber connections can this patch panel support?

A: The 1U version supports up to 144 fibers (or 120 LC ports depending on module configuration), while the 2U version supports up to 288 fibers. This is achieved through modular cassettes — each 1U unit accommodates up to 6 modules, and each 2U unit accommodates up to 12 modules. Compared to a standard 1U LC duplex panel (which holds only 24 duplex ports / 48 fibers), this represents a 3× to 6× density improvement.

What is the modular cassette design? Can I mix different fiber types?

A: Yes, the panel features a fully modular design. Each cassette is a factory pre-terminated, plug-and-play module that breaks out an MPO/MTP trunk connection into individual LC ports. Cassettes are available in multiple fiber types — including OM3, OM4, OM5 multimode, and OS2 single-mode — with various polish options (UPC or APC). You can mix and match different cassette types within the same panel to support diverse network requirements in a single rack unit.
