壁挂式安装
根据表1中的尺寸，在墙上钻2个孔，放入Φ7.5*40的膨胀螺栓，将盒子对准孔位放置，并用螺栓固定。（图3）

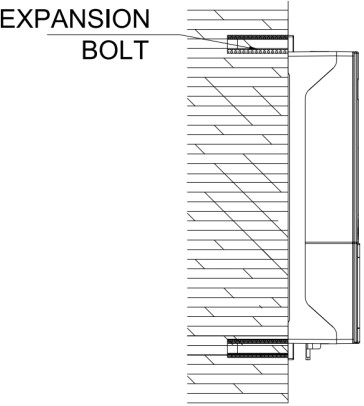

图3 壁挂式安装
1. 用户手册*1
2. 配件包 * 1
| 模型 | 8 核 (GFS-8ZT-2) |
| 光纤容量 | 最多 8 根纤维 |
| 适配器类型 | 盒式 SC / LC / PLC 适配器 |
| 安装类型 | 壁挂式/杆式（室内和室外） |
| 材料 | PC+ABS（防潮、防水、防尘） |
| 保护级别 | 最高可达 IP54 |

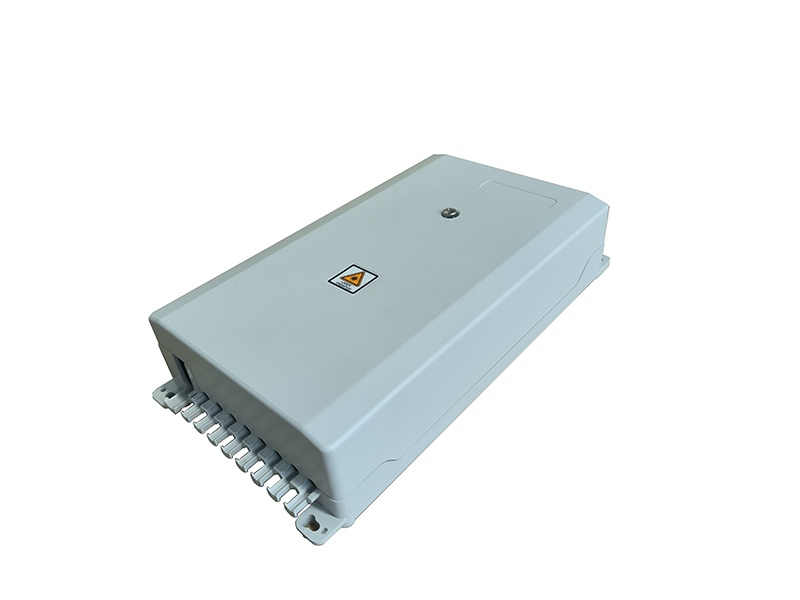

| 尺寸（A×B×C） | 235 x 126 x 52 毫米 |
| 光学性能 | 插入损耗≤0.3dB；UPC RL≥50dB；APC RL≥60dB |
| 环境要求 | 温度范围：-40°C 至 +85°C；湿度 ≤ 85% (+30°C) |

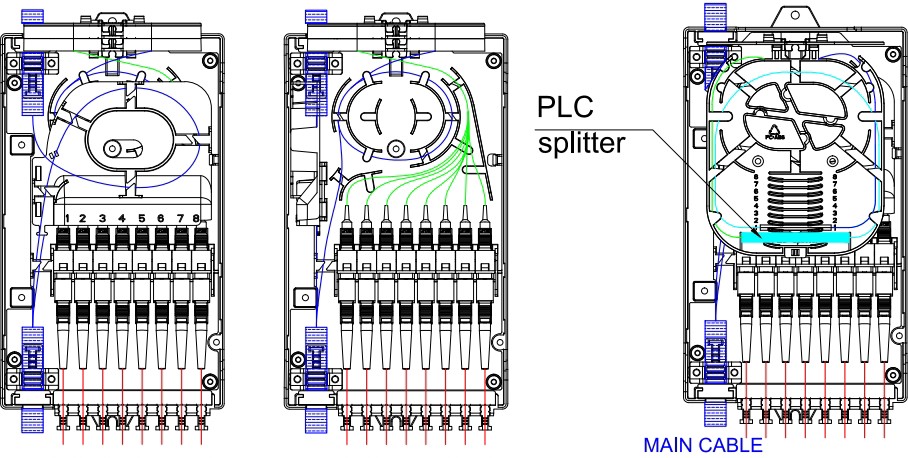

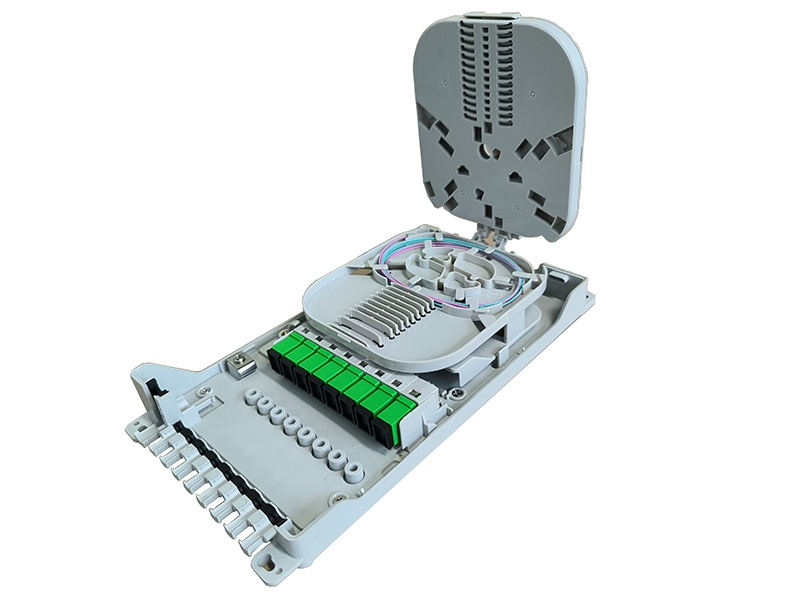

| 线缆管理 | 翻盖式配电盘；馈线电缆接口 |
| 产品名称 | 订购代码 | 模型 | 最大容量 | 尺寸（毫米） | 应用 |
|---|---|---|---|---|---|

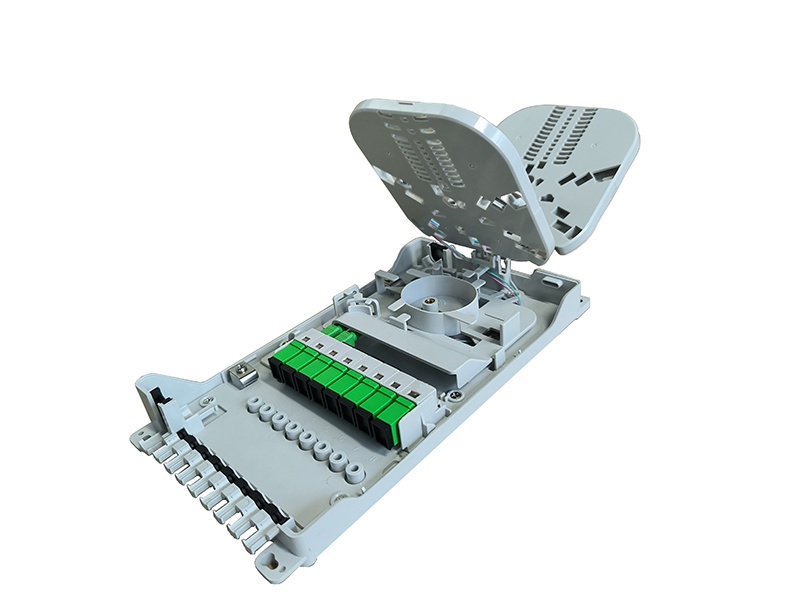

| 光纤终端盒 | KM-GFS-8ZT-2 | 8芯接线盒 | 8个核心 | 235 × 126 × 52 | 壁挂式/杆式 |
| 标准包装 | 1 套/小盒 |
| 纸箱类型 | 加强型出口纸箱 |
| 随附配件 | 用户手册、配件包（膨胀螺栓和拼接工具） |
| 安装方式 | 室内/室外墙壁或杆式安装 |
