GJS-SPM009 圆顶式光纤熔接盒机械型

家 产品 1. 光纤连接解决方​​案

GJS-SPM009 圆顶式光纤熔接盒机械型

GJS-SPM009 圆顶式光纤熔接盒机械型

这款光纤熔接盒专为PON网络优化性能而设计，是端接和分配下游光纤电缆的理想解决方案。它完美适用于FTTX部署，可实现无缝的A/B终端接入，支持少量单芯光纤熔接，并确保多芯光纤接入的稳固锚定和引出。

Inquiry now

主要特点

  • ■ 可容纳不同类型和直径电缆的配线接头（微型电缆直径为 6-9 毫米，管道电缆直径为 13-18 毫米）
  • ■ A所有需要的配件都应包含在内，用于安装天线杆。两侧之间应留有放置未切割管子的空间。
  • ■接头数量 288 应包含热缩管 能够将光纤纤芯在接头内部从一个盒式模块布线到另一个盒式模块。
  • ■安装方式：架空式、埋地式、壁挂式、杆式、井下式；耐老化塑料和耐腐蚀金属加工子组件
  • ■机身采用改性高强度工程塑料，具有强度高、耐腐蚀、使用寿命长、密封性能优异等优点。
  • ■它共有 9 个电缆端口，8 个圆形电缆端口，1 个椭圆形端口，适用于 Φ7-26mm 的电缆，2 个大孔和 1 个椭圆形端口可以使用中跨未剪电缆。
  • ■穹顶内叠加的熔接盒和独立的绝缘接地装置，使得光纤的纤芯数量配置、光缆的扩展和接地更加灵活、方便和安全。
  • ■使用寿命不少于20年
  • ■IP防护等级：IP68

应用程序

  • ■ PON网络：适用于PON光通信网络中分支下游光缆的终端连接。
  • ■ FTTX接入：用于FTTX网络，实现光缆的A/B端接入。
  • ■ 光纤熔接：适用于低容量单芯光纤的熔接。
  • ■ 线缆管理：非常适合多芯光纤接入线缆的引出和固定。
  • ■ 安装方式多样：支持多种安装方式，包括架空安装、埋地安装（直接埋入）、墙壁安装、杆式安装和人孔安装。

产品视图和内部结构

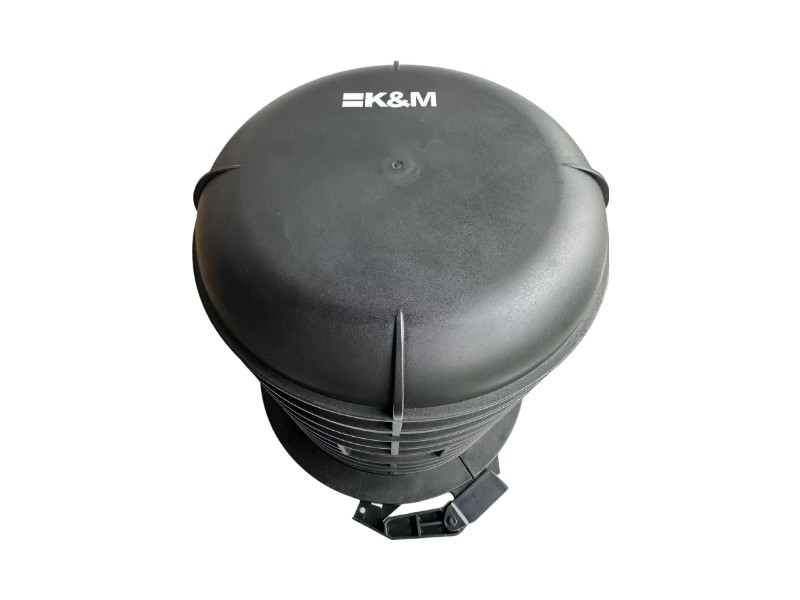

Exterior Top View of Dome Fiber Splice Closure
外部俯视图

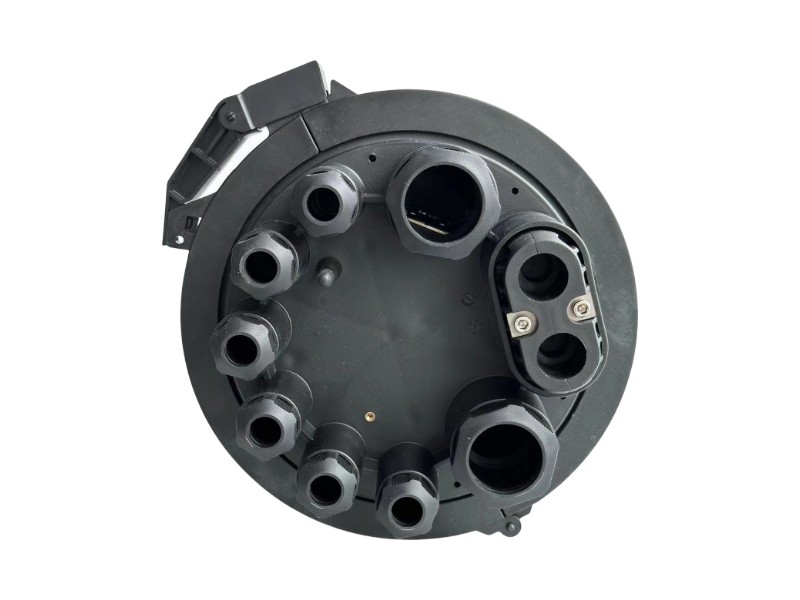

Exterior Bottom View with Cable Ports
外部底部视图

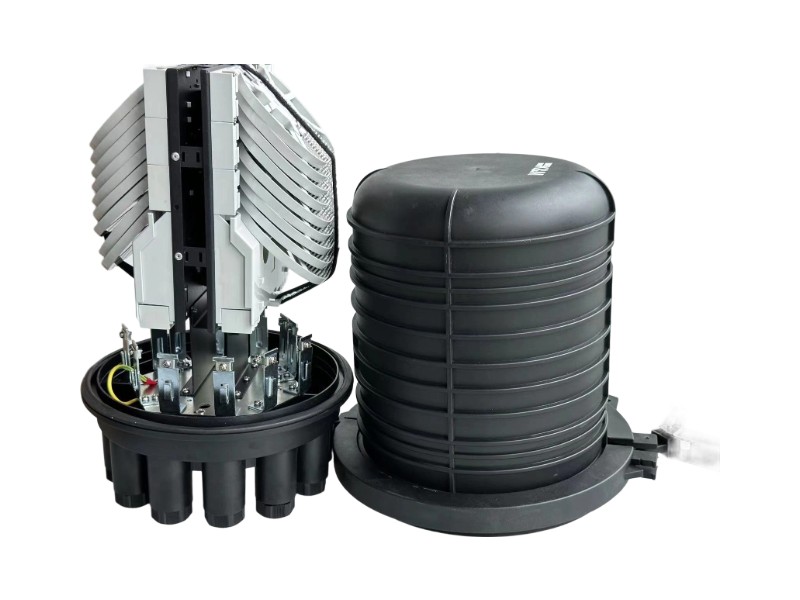

Disassembled View showing Internal Splice Trays
内部结构视图

体能表现

完全弯曲半径控制弯曲半径 > 30 毫米
易燃GB5169.7 实验A
环境条件 - 工作温度-40℃~+65℃
环境条件 - 相对湿度≤ 85%（+30℃）
环境条件——大气压力70~106千帕
环境条件 - 储存温度-25℃~+60℃
电压强度在15KV直流电压下，无击穿或闪络现象。
绝缘电阻≥2×10⁴MΩ
拉力≥800牛顿
防漏性将封口充气，使内部压力达到 100Kpa，然后将封口放入水中 15 分钟，没有出现任何气泡或压力下降。
冲击强度可承受 20N·m 的冲击力 3 次后，本体无裂纹。



在线光纤熔接盒的内部结构

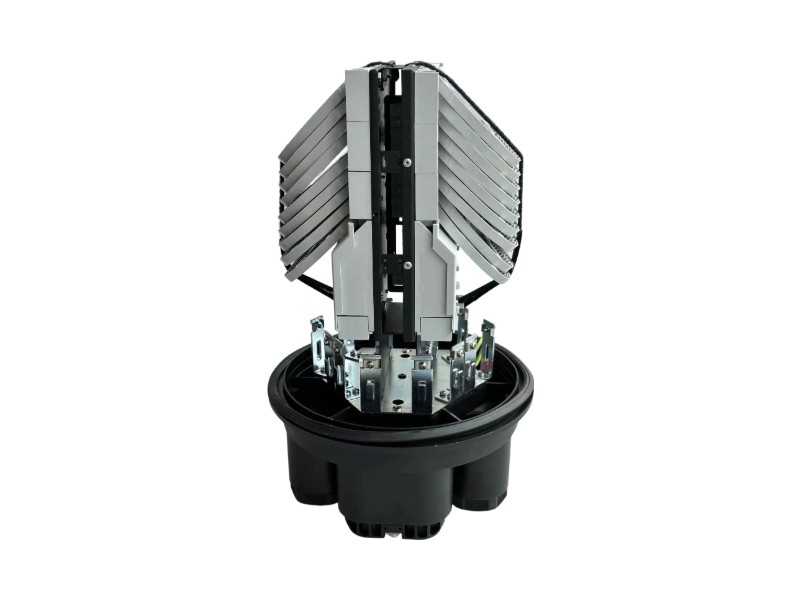

Internal View 1

内部视图 1

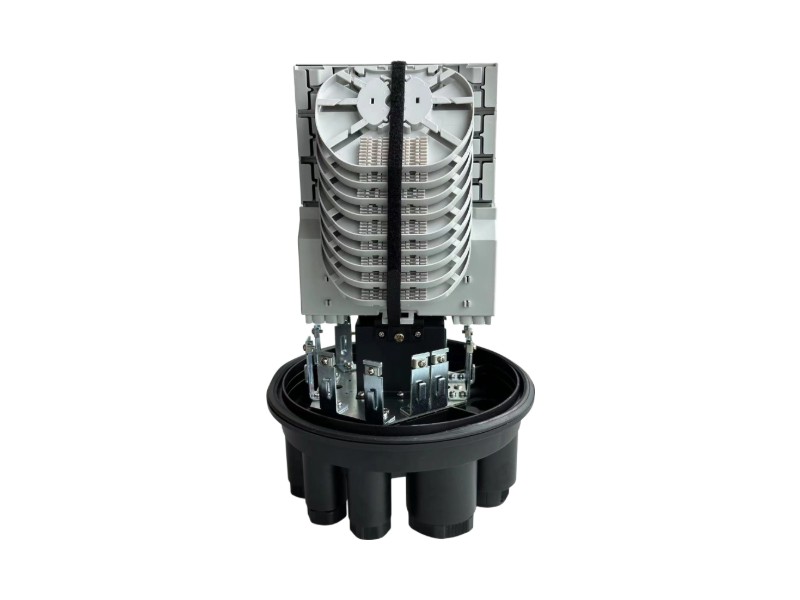

Internal View 2

内部视角 2

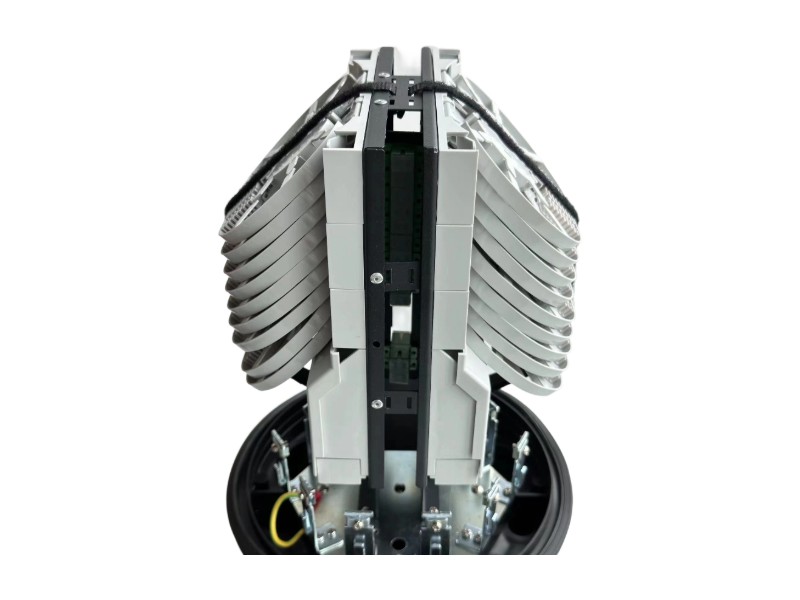

Internal View 3

内部视角 3

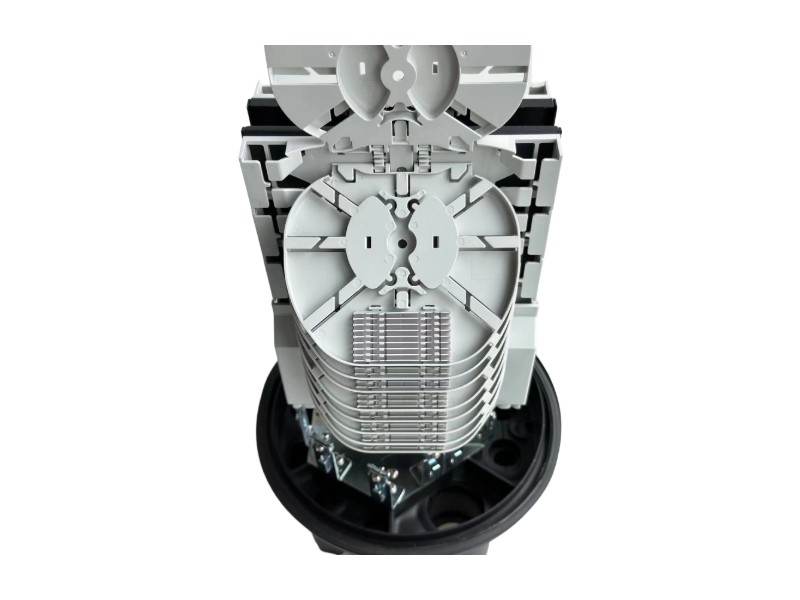

Internal View 4

内部视角 4

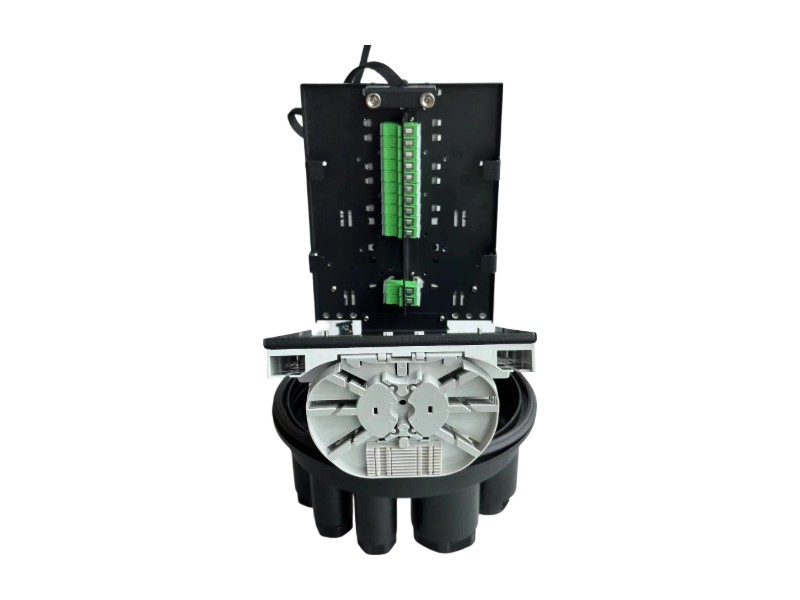

Internal View 5

内部视角 5

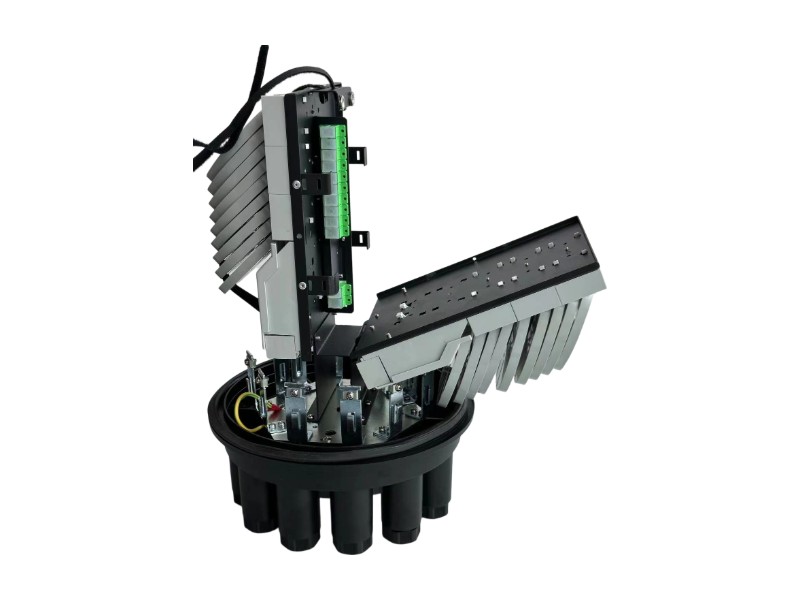

Internal View 6

内部视角 6

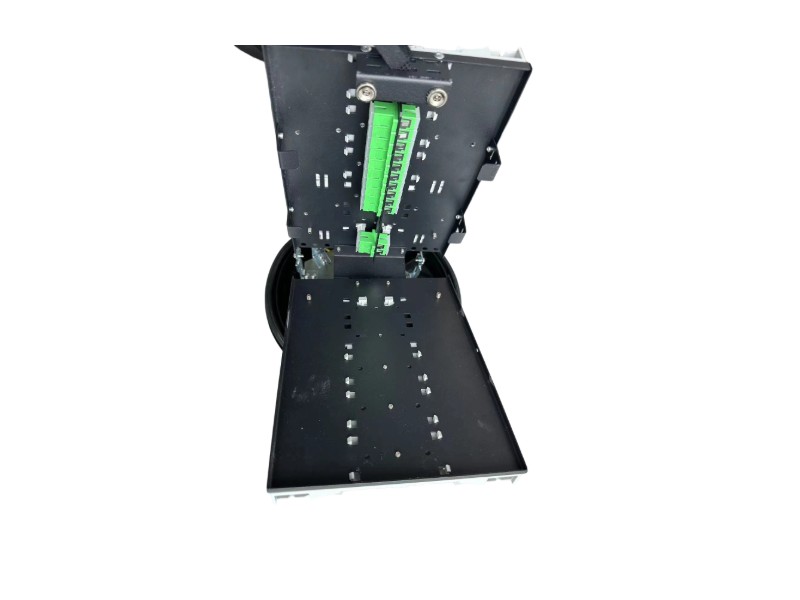

Detail View 7

细节视图 7

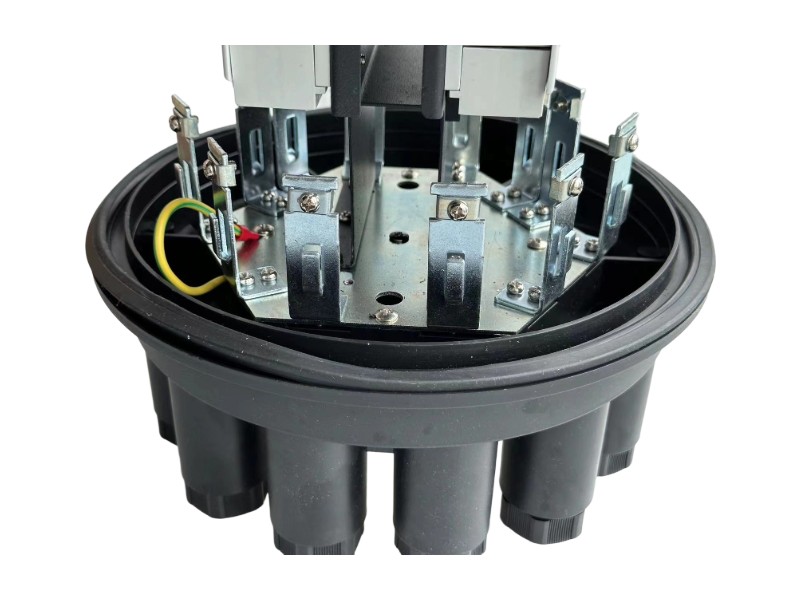

Detail View 8

详细视图8

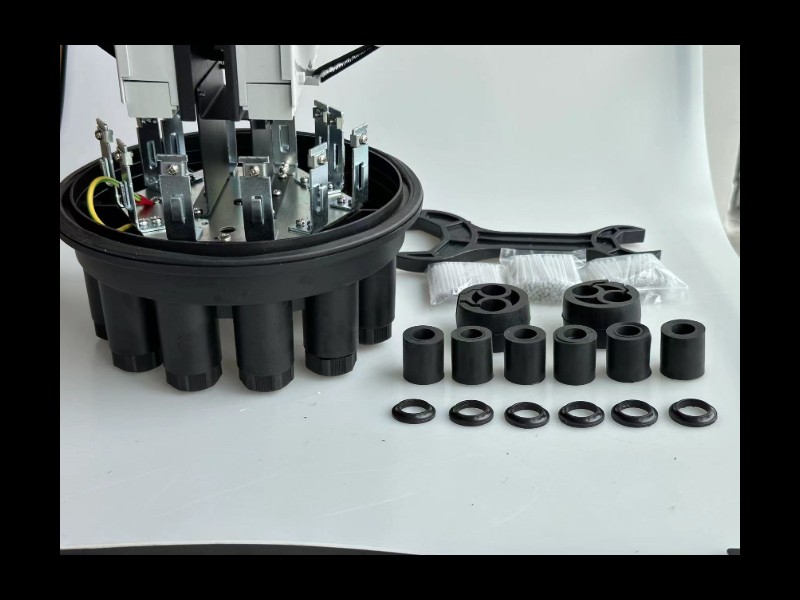

IDetail View 9

详细信息视图 9

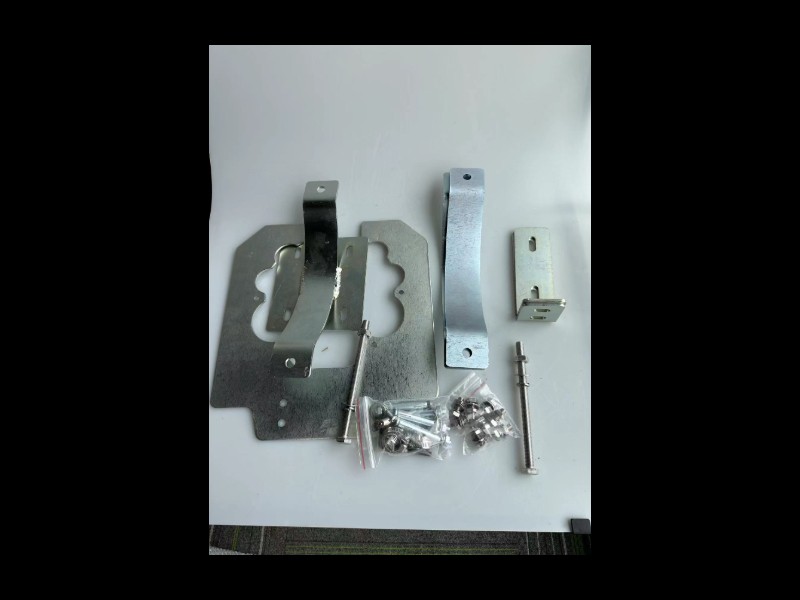

Detail View 10

详细视图10

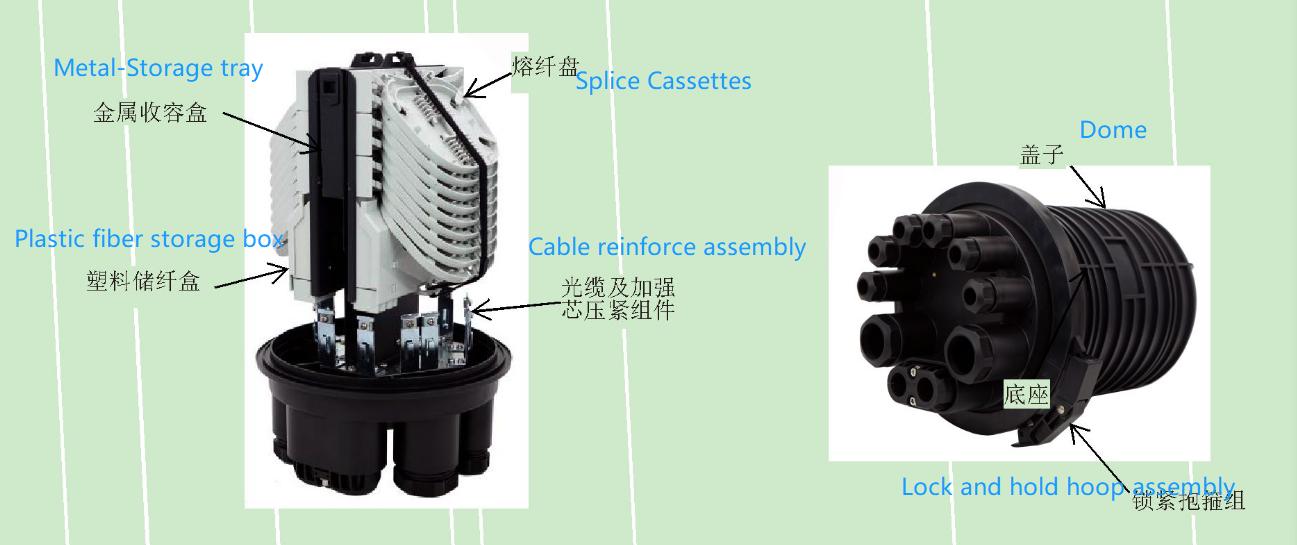

圆顶光纤熔接盒结构图

订购信息



产品模型GJS-SPM009-8GJS-SPM009-24
尺寸（毫米）Φ325×395Φ325×395
电缆直径（毫米）Φ7-Φ26Φ7-Φ26
熔接盒容量（芯）824
磁带数量（个）3618
熔接容量（芯）288432

包装清单

物品名称数量物品名称数量
穹顶关闭1套安装指南1件
六角扳手1套壁挂式配件1件
接头保护管 12个/袋按产能杆式安装配件1件（可选）
喉夹 Φ13-Φ1910件外六角螺钉 M8×20（带平垫圈、弹簧垫圈、螺母）8套
喉夹 Φ19-Φ292个M10×150 外六角螺钉（穿线式）2 件（可选）
Φ15 压片机4件M10 六角螺母 + 弹簧垫圈 + 平垫圈2 件（可选）
8字形压块4件M5×16 自攻螺钉 + 扁平弹簧垫4套
Φ27密封橡胶6件金属膨胀螺钉4套
Φ51-Φ17密封橡胶2个--
塑料扳手1件--

包装内容及配件

[Cite: Product View 1]
[Cite: Product View 2]

常见问题解答


Q GJS-SPM009 球形光纤盒的最大光纤容量是多少？
A:GJS-SPM009 圆顶光纤熔接盒专为高密度网络设计，最大熔接容量可达 432 芯。根据您的网络需求，它可以配置 36 个盒式模块（支持 288 芯）或 18 个盒式模块（支持 432 芯），为您的光纤扩展提供出色的可扩展性。
Q 这个光纤熔接盒是否支持中间跨距未剪断的光缆？
A:是的，它总共有9个电缆端口，包括8个圆形端口和1个椭圆形端口。椭圆形端口专为容纳直径从Φ7mm到26mm的未切割中跨电缆而设计，这使得连续布线非常灵活便捷，无需拼接主馈线。
Q 这种穹顶封闭装置适合在哪些环境下安装？
A:凭借其坚固的IP68防护等级和高强度工程塑料外壳，即使在恶劣的户外环境下也能可靠运行。它支持多种安装方式，包括架空安装、壁挂安装、杆式安装、埋地安装（直接埋设）和井下安装。
