FTTH中松套管和紧套管光缆的应用

FTTH利用光纤技术来提升家庭通信体验。FTTH全称为光纤到户，许多专家认为FTTH电缆很快将取代传统的铜缆。FTTH还包含其他一些组成部分。 FTTH扁平引入电缆 通常也称为室内电缆。该技术的其他组成部分包括仪表电缆和电缆接头。接下来，我们简要介绍一下电缆结构以及松套管电缆和紧套管电缆的区别。

光缆结构

光纤的纤芯是其高折射率的中心区域，光通过该区域传输。单模光纤（SMF）的标准通信纤芯直径为 8 微米至 10 微米，而多模光纤（MMF）的标准纤芯直径为 50 微米至 62.5 微米。包裹这些纤芯的包层直径为 125 微米。早期应用中曾使用过 85 微米和 100 微米的纤芯，但如今已不再常用。纤芯和包层由成分和折射率略有不同的玻璃制成，并作为一个整体固体部件共同制造。光纤的第三部分是外部保护涂层，称为包层。包层通常是在制造过程中涂覆的紫外光（UV）固化丙烯酸酯，用于为光纤提供物理和环境保护。缓冲包层也可以由一层或多层聚合物、无孔硬质弹性体或高性能聚氯乙烯（PVC）材料构成。包层本身不具有任何可能影响光在光纤内传播的光学特性。 分支光纤电缆在安装过程中，这层镀膜会从包层上剥离，以便与光传输系统正确连接。镀膜的长度可以有所不同，但标准长度为 250 米和 900 米。250 米的镀膜在较大的室外光缆中占用空间较小。900 米的镀膜长度更大，更适合较小的室内光缆。

光纤电缆由三种材料构成：

• 玻璃

• 塑料

• 塑料包覆二氧化硅（PCS）

这三种光缆类型在衰减方面有所不同。衰减主要由两种物理效应引起：吸收和散射。吸收是指传播的光（光子）与纤芯中的分子相互作用时，会损失信号能量。散射是指光从纤芯反射到包层。定量分析光纤电缆的衰减时，通常会参考特定光波长（称为“窗口”）下的衰减情况，在该波长范围内衰减最小。最常见的峰值波长为 780 nm、850 nm、1310 nm、1550 nm 和 1625 nm。850 nm 波段被称为第一窗口（因为最初使用该波段是因为它支持当时的 LED 和探测器技术）。1310 nm 波段被称为第二窗口，1550 nm 波段被称为第三窗口。

玻璃光纤电缆

玻璃光纤电缆的衰减最低。纯玻璃光纤电缆由玻璃芯和玻璃包层组成。这种电缆类型是迄今为止应用最广泛的。它一直是链路安装人员最常用的电缆类型，也是安装人员经验最丰富的电缆类型。光纤电缆中使用的玻璃是超纯、超透明的二氧化硅或熔融石英。在玻璃光纤电缆的制造过程中，会特意向纯玻璃中添加杂质，以获得引导光线所需的折射率。添加锗、钛或磷可以提高折射率，添加硼或氟可以降低折射率。其他杂质在制造完成后可能仍会残留在玻璃电缆中。这些残留杂质会通过散射或吸收光线来增加衰减。

塑料光纤电缆

在三种类型的光缆中，塑料光纤的衰减最大。塑料光纤由塑料芯和包层构成，且较粗。常见的规格有480/500、735/750和980/1000毫米。其芯材通常为聚甲基丙烯酸甲酯（PMMA），并涂覆有氟聚合物。 塑料光纤 光缆最初主要用于汽车行业。与玻璃相比，其较高的衰减对于楼宇数据网络中常见的短距离布线来说可能并非严重的障碍。塑料光纤电缆的成本优势对于面临预算决策的网络架构师来说至关重要。然而，塑料光纤电缆存在易燃性问题。因此，它可能不适用于某些环境，并且在穿过通风管道时必须格外小心。除此之外，塑料光纤电缆被认为极其坚固耐用，具有较小的弯曲半径和强大的抗冲击能力。

塑料包覆石英（PCS）光纤电缆

PCS光纤电缆的衰减介于玻璃和塑料之间。 光纤电缆 这种光纤电缆的纤芯通常为玻璃态二氧化硅，包层为塑料，通常是折射率较低的硅橡胶。采用硅橡胶包层的PCS存在三大缺陷。首先，其可塑性较大，导致连接器应用困难。其次，无法进行粘合。第三，它几乎不溶于有机溶剂。这三个因素使得此类光纤电缆在链路安装人员中并不受欢迎。不过，近年来已取得了一些改进。

与目前大多数地区使用的技术相比，FTTH（光纤到户）网络显著提高了住宅、公寓楼和企业的网络连接速度。FTTH网络是指从称为接入节点的中心点向各个建筑物铺设光纤。用户与接入节点之间的链路通过光纤跳线实现。松套管和紧包电缆通常用于高速信号传输，能够适应室内外环境。那么，是否存在一种经济高效的解决方案，既能支持室内环境，又能支持FTTH网络呢？为了解答这个问题，本文将介绍松套管电缆和紧包电缆的结构并进行比较。

松套管和紧包钢缆

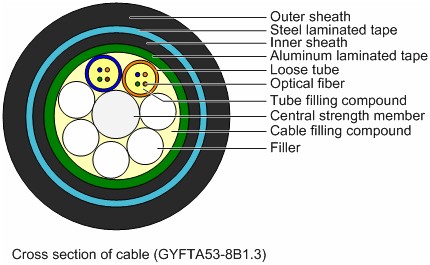

紧包光缆中的“缓冲层”指的是光纤电缆的基本组成部分，它是定义光缆结构类型的第一层。典型的光纤电缆由光纤、缓冲层、加强筋和外层保护护套组成（如图1所示）。松套管光缆和紧包光缆是两种基本的光缆设计。松套管光缆主要用于室外布线，而紧包光缆主要用于室内布线。

松套管光缆由一个缓冲层构成，该缓冲层的内径远大于光纤的直径，如下图所示。因此，在系统中识别和管理光纤时，光缆会受到极端温度的影响。这就是为什么 Lo软管 CST 光纤电缆 通常用于户外应用。专为FTTH户外应用设计的松套管光缆通常是松套管凝胶填充光缆（LTGF光缆）。这种光缆内部填充有凝胶，可以置换或阻挡水分，防止水分渗入光缆内部。紧包光缆（使用附着在光纤涂层上的缓冲层）的直径通常比松包光缆小（如图2所示）。紧包光缆的最小弯曲半径通常小于同等规格的松包光缆。因此，紧包光缆通常用于室内应用。

设计和制造精良的紧包式室内/室外电缆可同时满足室内和室外应用需求。它不仅具备传统室内电缆的设计要求，还增加了防潮和耐日光照射功能，符合室外使用标准。此外，紧包式室内/室外电缆还满足阻燃性和烟雾产生方面的一项或多项规范要求。

简而言之，FTTH光纤网络正在改变我们过去的通信方式，并将很快成为主流。FTTH网络的扩展需要高质量的光纤组件，例如跳线、尾纤、微控制器和分支光缆等。我们所有的定制光纤跳线均可采用单模9/125、多模62.5/125 OM1、多模50/125 OM2以及多模10G 50/125 OM3/OM4光纤。如有任何需求，请联系我们。
