FTTx概述

根据光纤接入单元（ONU）或接入设备与用户之间的距离，FTTx可分为：

FTTC：光纤到路边

FTTB：光纤到楼

FTTH：光纤到户

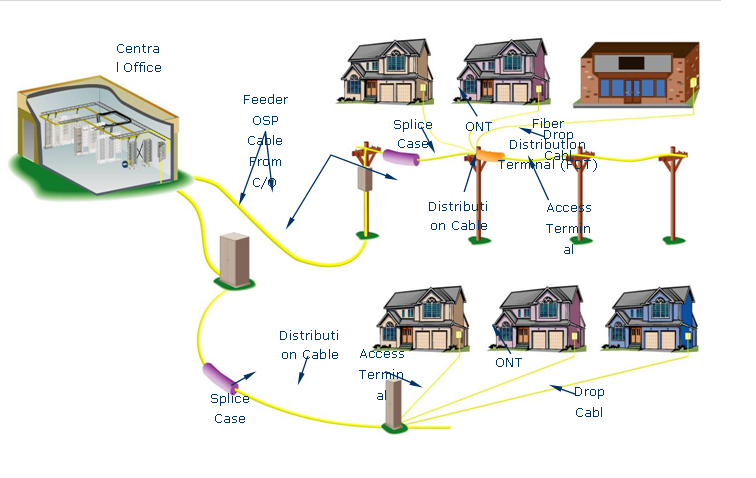

FTTx_ADC解决方案概述

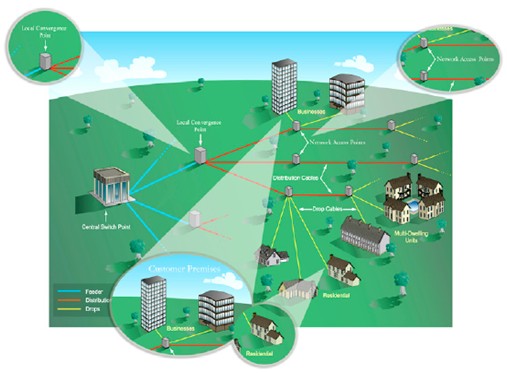

FTTx_康宁Evolant解决方案概述

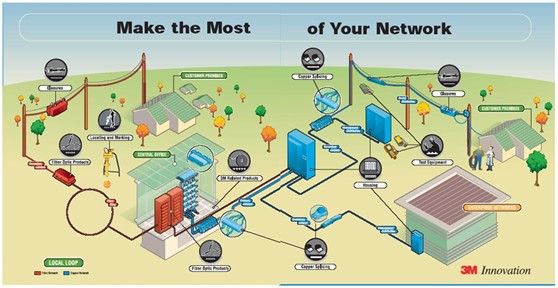

FTTx-3M解决方案概述

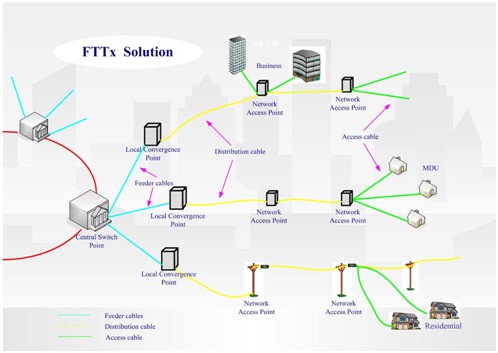

FTTx北美解决方案概述

从以上三家公司的网络结构中，我们可以发现：

• 以上FTTx解决方案均可应用于楼宇、多户住宅或别墅。
• 网络节点包括 CSP、靠近 CSP 的 LCP、靠近客户场所的 NAP 和客户场所。
• 在节点上，使用室外光纤CCC机柜或光纤CCC盒进行交叉连接。
• 在接入点，使用室外配线柜或 拼接 闭幕e 用于分发和管理线缆。
• 北美地域辽阔，人口稀少，人力成本较高，因此产品设计更注重操作简便性。

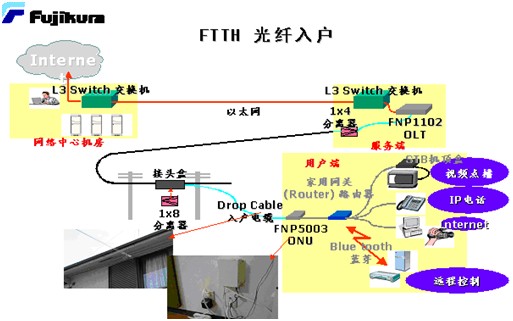

FTTx_日本解决方案概述

从上述日本公司的网络结构中，我们可以发现：

• FTTx解决方案适用于楼宇和多单元住宅（MDU）。
• 网络节点包括 CSP、靠近 CSP 的 LCP、靠近客户场所的 NAP 以及客户场所（与北美相同）。
• 在节点上，使用光纤熔接盒进行交叉连接。
• 在接入点，使用室内配线柜（壁挂式）或接线盒进行分配和管理。
• 日本国土面积小，大城市人口密集，因此产品设计更注重高密度和产品外观。

K&M FTTx 解决方案

FTTx 着重展现中国地理和人文环境的特点，并将其分为以下几类：

• 办公楼
• 多学科大学
• 别墅
• 网络节点包括 CSP、LCP、NAP 和客户驻地。
• 在节点上，使用室外光纤 光纤配线柜 或者使用接线盒进行交叉连接。
• 在接入点，使用室内/室外配线柜或接线盒进行分配和管理。
• 操作简便，密度更高，产品外观更佳。

K&M FTTx解决方案——网络节点定义

• 中央交换点（CSP）
• 局部收敛点（LCP）
• 网络接入点（NAP）
• 客户场所

骨带线缆：CSP —— LCP

分配电缆：LCP —— NAPs

用户电缆：NAPs——客户驻地

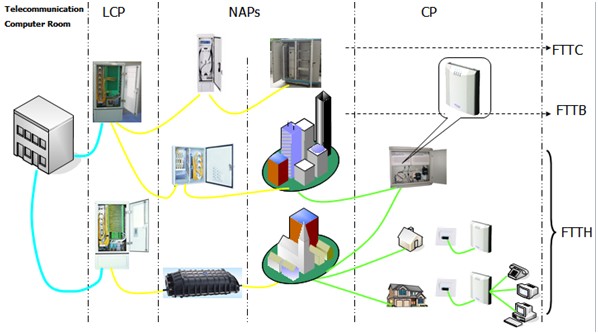

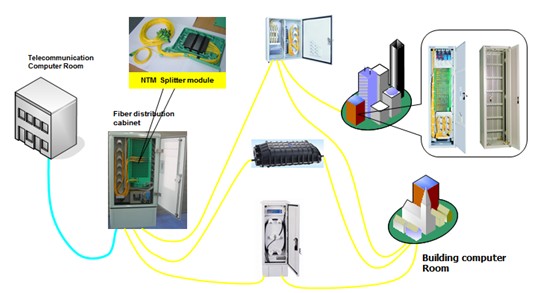

K&M FTTx 解决方案——网络结构

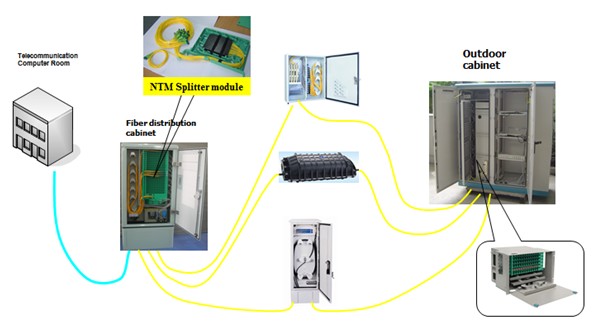

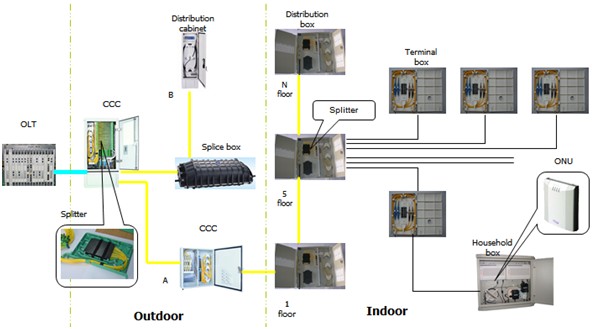

K&M FTTx 解决方案 – FTTx

K&M FTTx 解决方案 – FTTc

K&M FTTx 解决方案 – FTTB

K&M FTTx 解决方案 – FTTH（多单元住宅）

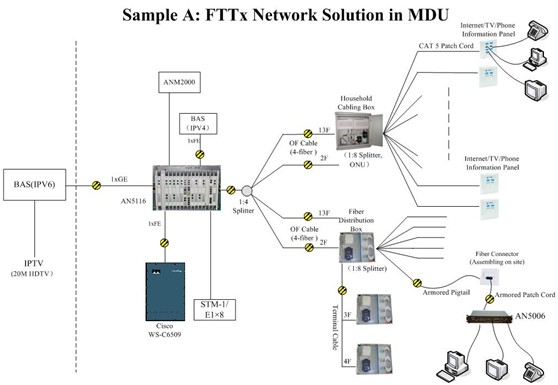

K&M FTTx项目——上海电信项目

公寓楼共有1144位住户

• 采用 1:4 和 1:8 分线器分线器安装在中心办公室和楼层井中，总共有 320 个 NAP；
• 华为EPON设备，配置10个PON终端；办公现场OLT；
• ONU采用AC 220V电源，位于家中。
• ONU位于家中，机械接头，863 IPTV和互联网；
• 863 IPTV/25M，高速互联网/4M，一个用于软件交换机。
